Бук-м3

Технические характеристики

На переднем плане 9С36М с выдвинутым радаром

Сравнительный чертёж ЗУР 3М9, 9М38М1, 9М317 и 9М317МЭ

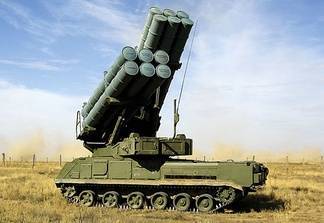

Пусковая установка (ПУ) 9А316М

Пусковая установка на военном параде на Красной площади 24.06.2020 г.

Шасси для СОУ разработано Мытищинским Машиностроительным Заводом. На шасси использована гидромеханическая трансмиссия третьей серии с электронным блоком управления. Разработан новый интерьер и система защиты экипажа от подрыва. Увеличена грузоподъемность шасси под большее количество ракет (шесть в транспортно-пусковых контейнерах — против четырёх у «Бук-М2», установленных открыто). Артиллерийская часть пускового устройства разработана на НПП «Старт» в 2006 году.

Зенитный дивизион «Бук-М3» имеет 36 целевых каналов. Как и ЗРК «Бук-М2», новый ЗРК «Бук-М3» имеет в своём составе , что позволяет обнаружить крылатую ракету на высоте 10 м и удалении 40 км. Комплекс способен поражать воздушные цели, летящие со скоростью до 3 км/с на дальностях от 2,5 до 70 км и высотах от 5 м до 35 км. В Военной академии войсковой противовоздушной обороны имени Маршала Советского Союза А. М. Василевского, где готовят специалистов для зенитных ракетных комплексов и систем средней дальности, отмечают, что возможности «Бука» с обновленной ракетой существенно превосходят потенциал предыдущих ЗРК. Один дивизион таких комплексов может сопровождать и обстреливать до 36 целей, поражая их практически со стопроцентным результатом.

Ракета 9М317М на этапе испытаний показала наилучшие характеристики. Она поразила мишени, имитирующие по характеристикам не только самолёты армейской, тактической и стратегической авиации и вертолеты, но и тактические баллистические и стратегические крылатые ракеты, а также ракеты противокорабельных комплексов. В ходе выполнения практических стрельб была подтверждена эффективность поражения противокорабельных ракет, летящих на сверхмалых высотах до пяти метров. Телетепловизионная система используется для обнаружения целей, их захвата и пассивного сопровождения в автоматическом режиме в любое время суток, и является всепогодной. Комплекс будет комплектоваться ракетами 9М317М с осколочно-фугасной боевой частью разработки концерна «Алмаз-Антей» производства Долгопрудненского НПП, имеющими более высокую скорость и выдерживающими большие боковые перегрузки по сравнению с ракетами комплекса «Бук-М2». Ракета 9М317М оснащена инерциальной системой управления с активной радиолокационной ГСН, что позволяет атаковать высокоманевренные цели в условиях сильного радиоэлектронного противодействия, поражать все существующие аэродинамические цели, наземные и надводные цели или оперативно-тактические ракеты. Старт ракеты осуществляется на основном двухрежимном (старт — марш) . Установлена система объективного контроля, созданная на базе современного программного обеспечения с использованием новейшего . Многофункциональная РЛС для СОУ 9А317М создана на ОКР «Авторитет», разработчик — НИИП им. В. В. Тихомирова. Транспортно-заряжающая машина (ТЗМ) 9Т243М разработана и производится на НПП «Старт». Почти все системы ЗРК «Бук-М3» построены на новой элементной базе. Для связи на комплексе установлены современные цифровые средства связи, обеспечивающие бесперебойный обмен как речевой информацией, так и кодированными данными целераспределения и целеуказания. Наведение ракеты возможно выполнять в различных режимах работы: только по ГСН ракеты, в командном режиме, в смешанном.

В одном из вариантов исполнения — колёсное шасси семейства МЗКТ-6922 для комплекса «Бук-М3» будет производиться в Белоруссии на Минском заводе колёсных тягачей.

Эскиз ракеты 9М317МЭ

В ракетах комплекса применяется стержневая БЧ с направленным подрывом по целям на высоте до 5 метров. БЧ способна пробивать высокопрочные материалы.

Стартовые и наземные средства комплекса

• Командный пункт 9С510М — число целевых каналов дивизиона — 36.
• Станция обнаружения и целеуказания 9С36М — сопровождение целей в диапазоне: дальности от 2,5 до 70 км; высоты от 0,005 до 35 км; скорости до 3000 м/с.
• Гусеничная самоходная огневая установка (СОУ) 9А317М — несёт 6 ракет в на подъемной рампе с многофункциональной .
• Пусковая установка (ПУ) 9А316М — несёт 12 ракет в ТПК на подъемной рампе.
• Транспортно-заряжающая машина (ТЗМ) 9Т243М.
• Ракета 9М317М для уничтожения всех типов целей в воздухе в условиях сильного противодействия не исключая сложно и интенсивно маневрирующие цели, а также расположенные на воде и на земле.

Зенитная ракета 9М38

Разработка началась в 1973 году, а в 1976 году ракета поступила на вооружение советской армии в составе «Бука».

Это твердотопливная одноступенчатая зенитная ракета, рассчитанная на время работы до 15 секунд. Её габариты строго ограничены из-за того, что разработка велась не только для сухопутных комплексов, но и системы М-22 «Ураган» для ВМФ.

Обладает полуактивной головкой самонаведения и несёт осколочно-фугасную боевую часть массой 70кг. Подрыв осуществляется зарядом массой 34 кг на расстоянии 16 метров от цели.

Предназначена для уничтожения высокоманевренных целей, находящихся на удалении от 3500 до 32000 м, высоте от 25 до 20000 м, способна выдерживать перегрузки до 19g.

После пуска курс полёта указывается радиосигналами с огневой установки, при подлёте к цели в дело вступает головка самонаведения.

Варианты исполнения ЗУР 9М317:

• 9М317 — сухопутное исполнение с полуактивной ГСН 9Э420 для ЗРК «Бук-М1-2», «Бук-М2»
• 9М317Э — сухопутное исполнение с полуактивной ГСН 9Э420Э для ЗРК «Бук-М1-2Э», «Бук-М2Э» (экспортное исполнение)
• 9М317А — сухопутное исполнение с активной АРГСН 9Б-1103М для ЗРК «Бук-М1-2А», «Бук-М2А»
• 9М317АЭ — сухопутное исполнение с активной АРГСН 9Б-1103МЭ для ЗРК «Бук-М1-2АЭ», «Бук-М2АЭ»
• 9М317Ф — модифицированный вариант полуактивной ГСН в корабельном исполнении для ЗРК «Торнадо», «Ураган-1»
• 9М317М — модифицированный вариант с полуактивной ГСН 9Э432 в сухопутном исполнении для ЗРК «Бук-М3»
• 9М317МЭ — модифицированный вариант с полуактивной ГСН 9Э432Э в сухопутном исполнении для ЗРК «Бук-М3Э» (экспортное исполнение)
• 9М317МА — модифицированный вариант с активной АРГСН в сухопутном исполнении для ЗРК «Бук-М3А»
• 9М317МАЭ — модифицированный вариант с активной АРГСН в сухопутном исполнении для ЗРК «Бук-М3АЭ» (экспортное исполнение)
• 9М317МФ — модифицированный вариант полуактивной ГСН 9Э432 в корабельном исполнении для ЗРК «Торнадо», «Ураган-1»
• 9М317МФЭ — модифицированный вариант полуактивной ГСН 9Э432 в корабельном исполнении для ЗРК «Штиль-1Э», «Торнадо-Э», «Ураган-1Э» (экспортное исполнение)

Существенным отличием модифицированной ЗУР является то, что она имеет вертикальный старт. Причем в сухопутном варианте 9М317М используется штатный двигатель, а в морском 9М317МФ — ракета катапультируется из транспортно-пускового контейнера ТПК МС-487 на высоту 10 метров с последующим запуском двигателя.

Вертикальный старт имеет ряд серьезных преимуществ. Ракета 9М317М становится всеракурсной, т.е. может на 360 градусов отклоняться с помощью газовых рулей в нужную сторону. Это резко увеличивает производительность комплекса, т.к. старт следующей ракеты может происходить буквально через две секунды.

Основным отличием зенитной управляемой ракеты 9М317МФ от своего сухопутного аналога выступают значительно уменьшенные крылья, складывающиеся аэродинамические рули и присутствие специального блока газовых рулей, который размещается на сопловом блоке маршевого твердотопливного двигателя. Именно данный блок отвечает за автоматическое отклонение ракеты в сторону цели после старта.

Технические характеристики

Шасси для СОУ разработано Мытищинским Машиностроительным Заводом. На шасси использована гидромеханическая трансмиссия третьей серии с электронным блоком управления. Разработан новый интерьер и система защиты экипажа от подрыва. Увеличена грузоподъемность шасси под большее количество ракет (шесть в транспортно-пусковых контейнерах — против четырёх у «Бук-М2», установленных открыто). Артиллерийская часть пускового устройства разработана на НПП «Старт» в 2006 году.

Сравнительный чертёж ЗУР 3М9, 9М38М1, 9М317 и 9М317МЭ

Зенитный дивизион «Бук-М3» имеет 36 целевых каналов. Как и ЗРК «Бук-М2», новый ЗРК «Бук-М3» имеет в своём составе , что позволяет обнаружить крылатую ракету на высоте 10 м и удалении 40 км. Комплекс способен поражать воздушные цели, летящие со скоростью до 3 км/с на дальностях от 2,5 до 70 км и высотах от 5 м до 35 км. В Военной академии войсковой противовоздушной обороны имени Маршала Советского Союза А. М. Василевского, где готовят специалистов для зенитных ракетных комплексов и систем средней дальности, отмечают, что возможности «Бука» с обновленной ракетой существенно превосходят потенциал предыдущих ЗРК. Один дивизион таких комплексов может сопровождать и обстреливать до 36 целей, поражая их практически со стопроцентным результатом.

Пусковая установка (ПУ) 9А316М

Ракета 9М317М на этапе испытаний показала наилучшие характеристики. Она поразила мишени, имитирующие по характеристикам не только самолёты армейской, тактической и стратегической авиации и вертолеты, но и тактические баллистические и стратегические крылатые ракеты, а также ракеты противокорабельных комплексов. В ходе выполнения практических стрельб была подтверждена эффективность поражения противокорабельных ракет, летящих на сверхмалых высотах до пяти метров. Телетепловизионная система используется для обнаружения целей, их захвата и пассивного сопровождения в автоматическом режиме в любое время суток, и является всепогодной. Комплекс будет комплектоваться ракетами 9М317М с осколочно-фугасной боевой частью разработки концерна «Алмаз-Антей» производства Долгопрудненского НПП, имеющими более высокую скорость и выдерживающими большие боковые перегрузки по сравнению с ракетами комплекса «Бук-М2». Ракета 9М317М оснащена инерциальной системой управления с активной радиолокационной ГСН, что позволяет атаковать высокоманевренные цели в условиях сильного радиоэлектронного противодействия, поражать все существующие аэродинамические цели, наземные и надводные цели или оперативно-тактические ракеты. Старт ракеты осуществляется на основном двухрежимном (старт — марш) . Установлена система объективного контроля, созданная на базе современного программного обеспечения с использованием новейшего . Многофункциональная РЛС для СОУ 9А317М создана на ОКР «Авторитет», разработчик — НИИП им. В. В. Тихомирова. Транспортно-заряжающая машина (ТЗМ) 9Т243М разработана и производится на НПП «Старт». Почти все системы ЗРК «Бук-М3» построены на новой элементной базе. Для связи на комплексе установлены современные цифровые средства связи, обеспечивающие бесперебойный обмен как речевой информацией, так и кодированными данными целераспределения и целеуказания. Наведение ракеты возможно выполнять в различных режимах работы: только по ГСН ракеты, в командном режиме, в смешанном.

В одном из вариантов исполнения — колёсное шасси семейства МЗКТ-6922 для комплекса «Бук-М3» будет производиться в Белоруссии на Минском заводе колёсных тягачей (Volat).

Эскиз ракеты 9М317МЭ

В ракетах комплекса применяется стержневая БЧ с направленным подрывом по целям на высоте до 5 метров. БЧ способна пробивать высокопрочные материалы.

Стартовые и наземные средства комплекса

• Командный пункт 9С510М — число целевых каналов дивизиона — 36.
• Станция обнаружения и целеуказания 9С36М — сопровождение целей в диапазоне: дальности от 2,5 до 70 км; высоты от 0,005 до 35 км; скорости до 3000 м/с.
• Гусеничная самоходная огневая установка (СОУ) 9А317М — несёт 6 ракет в на подъемной рампе с многофункциональной .
• Пусковая установка (ПУ) 9А316М — несёт 12 ракет в ТПК на подъемной рампе.
• Транспортно-заряжающая машина (ТЗМ) 9Т243М.
• Ракета 9М317М для уничтожения всех типов целей в воздухе в условиях сильного противодействия не исключая сложно и интенсивно маневрирующие цели, а также расположенные на воде и на земле.

9К317 «Бук-М2»

К окончанию 1980-х годов появилась модификация, использующая современные ракеты 9М317. Применение данной ракеты должно было заметно увеличить дальность и высоту поражаемых целей, также было запланировано применение усовершенствованного оборудования на всех машинах комплекса.

9М317 получила меньшие крылья, дальность стрельбы достигла 45000 м при высоте 25000. Её взрыватель получил 2 режима, что позволило производить подрыв не только на дистанции от цели, но и при контакте, дав возможность бороться с надводными и наземными противниками.

Самоходная огневая установка 9А317 получила новое оборудование, что сделало возможным одновременное обнаружение 10 целей и атаку сразу 4.

Обновленный командный пункт 9С510 получил возможность сопровождать сразу 60 целей и выдавать 36 целеуказаний одновременно. При этом время от получения информации до передачи на огневые установки не больше 2 секунд.

Станция обнаружения и целеуказания 9С18М1-3 оборудована фазированной антенной решёткой, что позволяет засекать воздушные цели на расстоянии до 160000 м. Устойчива к постановке различных помех противником.

Дополнительно в состав комплекса добавили станцию подсвета и наведения ракет 9С36. Она представляет из себя антенну с фазированной решеткой, поднимаемую выдвижной мачтой на высоту 22 метра, что позволяет улучшить характеристики и обнаруживать цели на расстоянии 120 км. Электронное оборудование 9С36 способно сопровождать 10 целей и отдавать команды на обстрел 4 из них.

Комплексные улучшения комплекса 9К317 «Бук-М2» позволили поднять расстояние перехвата самолётов и вертолётов до 50000 м, высоту до 25000 м.

Дальность перехвата ракет возросла до 20000 м., а высота – до 16000. Также возможно применение против наземных и надводных целей.

Плачевная экономика страны в начале 90-х не позволила взять на вооружение новинку, армия ограничилась компромиссным комплексом «Бук-М1-2».

Лишь в 2008 году 9К317 «Бук-М2» поступил на вооружение российской армии, будучи доработанным для соответствия нашему времени.

Эксплуатация средств комплекса С-125.

1).Рекомендации и предложения по обеспечению увеличения сроков эксплуатации СНР С-125,С-125М в климатической зоне “А”.  http://Продление сроков экспл. СНР С-125.djvu

2).Отчет о НИР.Исследование результатов войсковой эксплуатации ракет 5В27Д в условиях Лаоса (в сравнении с Вьетнамом).  http://Рез-ты войсковой экспл. ракет в Лаосе.djvu

3).Отчет о НИР.Исследование результатов длительной эксплуатации ракет 5В27У  в условиях Польши.  http://Рез-ты войсковой экспл. ракет в Польше.djvu

4).Акт по результатам комплексног технического обследования (КТО) ракет 5В27 в Лаосе  http://акт по рез-там КТО ракет 5в27 в Лаосе.djvu

5).Заключение о надежности бортового оборудования (БА) ракет 5В27 эксплуатировывшихся в Венгрии,Кубе,Танзании и Вьетнаме  http://закл о надеж БА ракет 5В27 экспл-ся в Венгрии,Кубе,Танзании и Вьетнаме.djv

6).Оценка ТС ракет 5В27 в Мали.http://оценка тс ракет 5в27 в Мали.djvu

7).Заключение по оценке ТС (технического состояния) ракет 5В27 в Ливии,Ираке и Сирии.  http://оценка тс 5в27 в ливии,ираке,сирии.djvu

8).Исследование длительного воздействия эксплуатации ракет 5В27 в Танзании. http://Исслед.длит.экспл.5в27 в танзании.djvu

9).Оценка показателей надежности ЗРК С_125 и С-125М  http://показ.надеж. с-125 и с-125м.djvu

10).Отчет о ТС ракет 5В27 в Ираке  http://отчет о ТС 5в27 в Ираке.djvu.html

11).Инструкция по воздушной транспортировке С-125. 1974 г.  http://с125 инстр по возд.djvu

new 12).Инструкция о гарантийном обслуживании зенитного управляемого ракетного вооружения,поставляемого на экспорт,и оказании технической ипомощи при его эксплуатации.1965 г. http://инстр по дор загран.djvu

new 13).Положениеоб организации и порядке проведения модернизациипоставленных на экспорт вооружений и военной техники   ПВО страны (выписка) 1977 г.

Боевое применение

• Грузино-абхазский конфликт — в результате ошибочной идентификации российским ЗРК «Бук» сбит абхазский штурмовик L-39, при этом погиб командующий ПВО Абхазии Олег Чанба.
• Первая чеченская война — один отдельный зенитно-ракетный дивизион использовался российскими войсками
• Вооружённый конфликт в Южной Осетии (2008) — по заявлению Минобороны России, в ходе войны в Южной Осетии в 2008 году комплексами «Бук-М1» украинского дивизиона в Грузии были сбиты все четыре официально признанных потерянными российских боевых самолёта (ракетоносец-бомбардировщик Ту-22М и три штурмовика Су-25).
• Вооружённый конфликт на востоке Украины — 17 июля 2014 года комплексом «Бук»сбит самолёт Boeing 777 на востоке Донецкой области в районе села Грабово недалеко от города Тореза. Объединённая следственная группа (JIT), в которую вошли представители Нидерландов, Бельгии, Австралии и Украины представила доклад, согласно которому «Бук», сбивший самолёт, принадлежал 53-й бригаде ПВО российских вооружённых сил. Стороны конфликта регулярно делают заявления с обвинением оппонента.
• Гражданская война в Сирии — Сирийские ПВО отразило ракетный удар США, Британии и Франции в 2018 году. По информации Министерства обороны России, всего было применено 103 крылатые ракеты, из которых сирийскими средствами ПВО успешно перехвачена 71 крылатая ракета. В отражении ракетного удара были задействованы средства ПВО С-125, С-200, «Бук», «Квадрат» и «Оса». Из комплексов «Бук» было выпущено 29 ракет поразивших 24 цели. Министерства обороны США опровергает эти заявления, согласно данным Пентагона все заявленные цели были поражены, ПВО Сирии не смогли перехватить ни одной ракеты или самолёта.

Вооружение и боевое применение

ЗРК «Куб» (экспортное наименование «Квадрат») входил на вооружение армии стран-участниц Варшавского договора и поставлялся во многие страны Ближнего Востока, Африки и Азии. Он принимал участие в локальных военных конфликтах.

Существенно превосходил аналог, существенно сковывал возможности ВВС, в дальнейшем его эффективность существенно снижалось, осуществлялись модернизации.

Идет на экспорт в более сорока стран мира.

В состав батареи управления зенитного ракетного комплекса «Куб» входили:

• КБУ (кабина боевого управления);
• передвижной радиовысотомер ПРВ-16 «Надежность», ридиолокационные станции П-44 «Броня», П-18 «Малахит», П-15 «Тропа». Комплекс РЛС обеспечивает быстрое обнаружение воздушных целей противника на расстоянии до 200 км. КБУ передавала целеуказание СУРН.

Боевое применение ЗРК «Куб»

• Первое боевое применение комплекса «Куб» (точнее – его экспортного варианта «Квадрат») – война Судного дня 1973 года. ЗРК применялся войсками Сирии. По данным было сбито 64 самолета израильской авиации.
• Использовались сирийскими войсками в израильско-сирийском конфликте на границе. По российским источникам, после восьми запусков ЗУР было сбито шесть самолетов.
• Миротворческая операция UNEF – сирийские зенитные ракетные комплексы «Куб» (совместно с ЗРК С-75) летом 1974 года участовали в уничтожении самолета ООН (он нес миротворческую миссию), после нарушения полета в назначенном коридоре. Сирийские войска сбили нарушителя, в результате погибло 9 человек экипажа (это были канадские миротворцы). Обломки самолета упали рядом с деревней Ад Димас.
• Применялись в начале боевых действий в период ирано-иракской войны в 1980 году со стороны Ирака. В результате использования комплексов «Квадрат» 2К12Е удалось сбить 21 самолет иранской авиации.
• В 1982 году – Ливанская война.
• Война за независимость Западной Сахары между Марокко и Мавританией в период 1973-1991 годов – использовались «Фронтом Полисарио». ЗРК сбили такие самолеты как Mirage F1 и F-5 Tiger II.
• Операция «Каньон Эльдорадо» 1986 года – использовались ливийцами для отражения налетов со стороны американцев.
• В период с 1986 по 1987 год в чадско-ливийском конфликте.
• Налеты южно-африканских ВВС – использовались Анголой против южно-африканской авиации.
• Операция Deliberated force – использовались боснийскими сербами. Тогда ЗРК был сбит самолет-истребитель General Dynamics F-16 Fighting Falcon.
• В 1999 году применялись Югославией в войне с НАТО. Согласно российским источникам, тогда с помощью ЗРК было сбито несколько самолетов НАТО.
• Во время гражданской войны в Сирии – тогда Сирийские ПВО примяли установки «Квадрат», «Бук» и др. для противодействия ракетному удару Британии, США и Франции в 2018 году. Согласно данным из Минобороны РФ, всего было использовано 103 крылатые ракеты, из которых 71 была перехвачена сирийскими средствами ПВО. Из ракетного комплекса «Квадрат» было выпущено 21 ракету, которые поразили 11 целей. По информации Минобороны США ни одна из ракет не была поражена, а большинство пусков было выполнено уже после того, как крылатые ракеты поразили цели.

Модификации

«Квадрат» 2К12Е

Это экспортная модификация, которая была создана в 1971 году. Главные отличия от базовой версии: измененная система распознавания принадлежности целей, возможность работы в условиях тропиков, измененный уровень помехозащищенности.

«Куб-М» 2К12М

После того как ЗРК 2К12 поступил на вооружение, началась работа по его доработке. В 1968 году был создан РЗК «Куб-М» 2К12М. Модернизированный комплекс мог поражать цели, которые маневрируют с перегрузками до 5-6 g. При этом нижняя граница поражения сократилась с 100 до 50 м, а дальность поражения благодаря усовершенствованию излучения увеличилась на 20%.

«Куб-М1» 2К12М1

Этот модернизированный комплекс поступил на вооружение в 1973 году. В результате доработок удалось улучшить защиту головки самонаведения от помех, расширить зоны поражения воздушной цели, уменьшить работное время примерно на 5 с, улучшить надежность всех средств комплекса. Кроме того предусмотрена прерывистая работа РЛС СУРН 1С91, нацеленная на противоздействия противорадиолокационным ракетам типа AGM-45 Shrike.

«Куб-М3» 2К12М3

В период с 1974 по 1975 года была проведена последующая модернизация комплекса 2К12. ЗРК «Куб-М3» 2К12М3 поступил на вооружение в конце 1976 году. По сравнению с прошлой версии 2К12М3 отличался расширенными границами зоны поражения. К тому же появилась возможность стрелять «вдогон» по воздушным целям со скоростью до 300 метров в секунду. Также была увеличена средняя скорость полета зенитного ракетного комплекса до 700 метров в секунду и появилась возможность поражения самолетов маневрирующих с перегрузками до 8 g. Среди прочих доработок стоит выделить улучшенную помехозащищенность ракеты самонаведения, уменьшенную ближняя граница зоны поражения, увеличенную вероятность поражения цели на 10-15%.

«Куб-М3С» 2К12 М3С

В 1970-е годы велись активные разработки в сфере радиоэлектронной борьбы. Советские разработчики могли эффективно противодействовать иностранным зенитно-ракетным комплексам типа MIM-23 Hawk. Модификация 2К12М3С была разработана для снижения восприимчивости 2К12 к подобным средствам противника. Новая модификация обладала защитой от средств радиоэлектронной борьбы по типу «Смальта». ЗРК в 1979 году поступил на вооружение.

«Куб-М3А» 2К12М3А

Последняя модификация комплекса 2К12 была сделана в 1981 году. В комплексе применялась новая модифицированная ракета 3М9М4 с весом боевой части в 70 килограмм, но комплекс не был принят на вооружение. Главная причина отказа – принятие на вооружение более перспективного ЗРК 9К37 «Бук».

 «Куб-М4» 2К12М4

Работы по созданию нового зенитного ракетного комплекса 9К37 «Бук» были начаты в 1972 году. Комплекс планировали принять на вооружение в 1975 году. Чтобы ускорить работы, принятие на вооружение разделили на 2 этапа. Первый предусматривал введение самоходной огневой установки 9А38 с ракетами 9М38 в состав корпуса. Благодаря такому решению количество целевых каналов увеличилось в два раза с 5 до 10, а боеготовых ЗУР с 60 до 75. В этом виде ЗРК «Куб-М4» 2412М4 и поступил на вооружение в 1978 году.

Состав батарейного комплекса «Куб-М4» 2К12М4 (9К37-1 ЗРК «Бук-1»)

• 1 × СУРН 1С91М3 (взятый из ЗРК «Куб-М3»)
• 4 × СПУ 2П25М3 (из ЗРК «Куб-М3»)
• 1 × СОУ 9А38 (из ЗРК «Бук») с ракетами с ракетами 3М9М3 или 9М38.

В состав зенитно-ракетного полка входила батарея управления, пять стартовых батарей и вспомогательные подразделения.

Аналоги

Боевое применение

Дальнейшее развитие комплекса с 12-ю направляющими, зима

За долгую историю несения боевого дежурства в различных странах, ракетный комплекс «Бук» успел повоевать. Однако ряд эпизодов его использования создают противоречивую картину относительно его возможностей:

1. Во время грузино-абхазского конфликта был уничтожен штурмовик Абхазии L-39, что привело к гибели командующего противовоздушной обороной государства. Согласно оценке экспертов, инцидент произошел из-за неверной идентификации цели российской установкой;
2. В первой чеченской войне участвовал дивизион этих машин, что позволило в реальных условиях оценить их потенциал;
3. Грузино-южноосетинский конфликт 2008 года запомнился официальным признанием российской стороной потери четырех самолетов: Ту-22М и три Су-25. Согласно достоверной информации, все они стали жертвами машин «Бук-М1», которые использовал украинский дивизион в Грузии;
4. Что касается спорных случаев, то первый – это уничтожение самолета Боинг 777 на востоке Донецкой области. В 2014 году машина гражданской авиации была уничтожена, по официальным данным международной комиссии, комплексом «Бук». Однако мнения расходятся относительно принадлежности средства ПВО. Украинская сторона заявляет о том, что системой управляла 53-я бригада противовоздушной обороны России, однако, достоверных доказательств этому нет. Стоит ли верить обвиняющей стороне?
5. Также противоречивая информация поступает из Сирии, где множество систем ПВО Российского производства, в том числе рассматриваемые машины, использовались в 2020. Министерство Обороны РФ сообщает о 29 ракетах, выпущенных «Буками», и лишь о пяти промахах из них. Соединенные Штаты сообщают, что ни одна из выпущенных ракет не поразила цели. Кому же верить?

Несмотря на провокации и дезинформацию, комплекс «Бук» является достойным противником любым современным вертолетам/самолетам, что доказано на практике. Комплекс используется не только Россией, но и в составе боевых частей в Белоруссии, Азербайджане, Венесуэле, Грузии, Египте, Казахстане, Кипре, Сирии, Украине.

Автор статьи:
Лыжин Сергей

РЛС П-40А

Представляет собой радиолокационный дальномер, который значится в техдокументации как «Броня» 1РЛ128. Эта система ПВО направлена на выполнение таких задач:

• выявление воздушной цели;
• антенны выводятся к цели автоматически и вычисляют к ней высоту;
• определяет азимут и наклонную дальность;
• вмонтированная программа «свой-чужой» определяет госпринадлежность объекта.

РЛС П-40А

Комплексом оснащается радиотехнические соединения и формирования противо-воздушной обороны, зенитные артиллерийские и ракетные части. Конструкция «Брони» – антенно-фидерная. Местом расположения аппаратуры, комплектующих и наземного радиолокационного запросчика выступает самоходное гусеничное шасси 426У. Тут же предусмотрено место для двух газотурбинных агрегатов, которые обеспечивают питание системы.

Какие цели поражают ракеты 9М317?

Комплексы «Бук-М2,» комплектуемые 9М317, поражают следующие авиационные объекты противника:

• Современные и перспективные маневрирующие самолеты. Вероятность поражения: 95%.
• Вертолеты, оказывающие огневую поддержку. Вероятность уничтожения зависающих вертолетов: до 40%.
• Зависающие, тактические баллистические, крылатые и авиационные ракеты. Оптимальная высота: 20 км. Вероятность уничтожения тактических ракет составляет 70%, а крылатых: 80%.
• Беспилотные летательные аппараты.
• Авиационные бомбы зенитная управляемая ракета уничтожает на высоте до 20 км.
• Надводные и наземные радиоконтрастные цели противника.

Расширить боевые возможности 9М317 конструкторам удалось, создав для нее новый режим работы. При необходимости уничтожить какие-либо надводные или наземные цели в ракетах осуществляется отключение дистанционных взрывателей.

Принцип работы ракетного комплекса «Бук»

Характеристики комплекса позволяют эффективно бороться с различными воздушными целями, скорость которых не превышает 830 м/с, осуществляющими маневрирование с перегрузками до 12 единиц. Считалось, что бороться машина сможет даже с баллистическими ракетами «Ланс».

При разработке предполагалось добиться двукратного повышения эффективности работы существующих систем ПВО за счет увеличения канальности при работе с аэродинамическими целями. Необходимой частью работы была автоматизация процессов, начиная с обнаружения потенциального противника и заканчивая его уничтожением.

Комплекс на учениях

В каждую батарею полка «Кубов-М3» предполагалось добавить инновационную установку, что при минимальных затратах позволяло увеличить возможности подразделения в разы. Расход средств на модернизацию составил не более 30% от изначальных вложений на формирование, но количество каналов удваивалось (увеличение до 10), количество ЗУР, готовых к выполнению боевых задач возрастало на четверть – до 75.

https://youtube.com/watch?v=l115fJpCIfc

Стоит отметить, что по итогам испытания систем удалось получить следующие характеристики:

• в автономном режиме самолеты на трехкилометровой высоте удавалось засечь на 65-77 километрах;
• низколетящие цели (30-100 м) удавалось засечь с 32-41 км;
• вертолеты засекались с 21-35 км;
• в централизованном режиме установка разведки/наведения не позволяла в полной мере проявить потенциал комплекса, поэтому самолеты на высоте 3-7 км удавалось обнаружить только на дальности 44 км;
• в аналогичных условиях низколетящие летательные аппараты засекались с 21-28 км.

Обработка целей системой в автономном режиме занимает не более 27 секунд, вероятность поражения цели одним снарядом достигала 70-93 процентов. Одновременно рассматриваемые средства могли уничтожить до шести вражеских объектов. Причем разработанные ракеты способны эффективно работать не только по авиации противника и ударным средствам, но и по надводным и наземным объектам.

Выстрел из Бука

Метод наведения комбинированный: при выходе на траекторию полета — инерциальный метод, с командного пункта или самой установки проводится корректировка. На финальном этапе, непосредственно перед уничтожением цели задействуется полуактивный режим с использованием автоматики.

Последние два варианта стало возможным уничтожать благодаря лазерному дальномеру, который появился на войсковой модификации М1-2. Обрабатывать можно объекты с выключенным излучением СВЧ, что положительно сказалось на живучести всей системы, ее скрытности от противника, а также защищенности от помех. На борьбу с помехами направлен режим координатной поддержки, внедренный в указанной модификации.

Эффективность установки в ее высокой мобильности: на развертывание из походного положения в боевое требуется всего 5 минут. Передвигается система на специально разработанных гусеничных шасси, есть варианты с колесной базой. В первом варианте по шоссе и пересеченной местности машина развивает до 65 км/ч, запас топливных баков позволяет пройти маршем до 500 км и еще сохранить необходимый объем для работы в течение двух часов.

Комплекс на улицах столицы

Комплекс для слаженной работы оснащается следующими средствами:

• Связь – формируется канал бесперебойного приема/передачи информации;
• Системы ориентирования/навигации, за минимальный срок формируется привязка к местности;
• Оборудование для автономного питания всего комплекса;
• Аппаратура для обеспечения защиты и жизни в условиях применения ядерного или химического оружия.

См. также

9К317 «Бук-М2»

К окончанию 1980-х годов появилась модификация, использующая современные ракеты 9М317. Применение данной ракеты должно было заметно увеличить дальность и высоту поражаемых целей, также было запланировано применение усовершенствованного оборудования на всех машинах комплекса.

9М317 получила меньшие крылья, дальность стрельбы достигла 45000 м при высоте 25000. Её взрыватель получил 2 режима, что позволило производить подрыв не только на дистанции от цели, но и при контакте, дав возможность бороться с надводными и наземными противниками.

Самоходная огневая установка 9А317 получила новое оборудование, что сделало возможным одновременное обнаружение 10 целей и атаку сразу 4.

Обновленный командный пункт 9С510 получил возможность сопровождать сразу 60 целей и выдавать 36 целеуказаний одновременно. При этом время от получения информации до передачи на огневые установки не больше 2 секунд.

Станция обнаружения и целеуказания 9С18М1-3 оборудована фазированной антенной решёткой, что позволяет засекать воздушные цели на расстоянии до 160000 м. Устойчива к постановке различных помех противником.

Дополнительно в состав комплекса добавили станцию подсвета и наведения ракет 9С36. Она представляет из себя антенну с фазированной решеткой, поднимаемую выдвижной мачтой на высоту 22 метра, что позволяет улучшить характеристики и обнаруживать цели на расстоянии 120 км. Электронное оборудование 9С36 способно сопровождать 10 целей и отдавать команды на обстрел 4 из них.

Комплексные улучшения комплекса 9К317 «Бук-М2» позволили поднять расстояние перехвата самолётов и вертолётов до 50000 м, высоту до 25000 м.

Дальность перехвата ракет возросла до 20000 м., а высота – до 16000. Также возможно применение против наземных и надводных целей.

Плачевная экономика страны в начале 90-х не позволила взять на вооружение новинку, армия ограничилась компромиссным комплексом «Бук-М1-2».

Лишь в 2008 году 9К317 «Бук-М2» поступил на вооружение российской армии, будучи доработанным для соответствия нашему времени.
