Камаз-5320

Содержание:

Содержание

Современность

Юбилейный двухмиллионный КамАЗ был выпущен с главного конвейера в феврале 2012 года. В следующем году начался серийный выпуск грузовиков нового модельного ряда – КамАЗ-5490 (магистральный тягач). В последующие годы были запущены в серию седельные тягачи модели КамАЗ-65206 и бортовые магистральные авто КАМАЗ-65207.

Новым продуктом в 2020 году стали электробусы, появившиеся на свет в результате сотрудничества с компанией Drive Electro (Россия). Тестовые испытания проводились в полевых условиях мегаполисов и показали удовлетворительный результат. В этом же году на предприятии было начато тестирование беспилотного летательного аппарата, выпущенного на предприятии.

В 2020 году был заложено предприятие, на мощностях которго будут выпускаться каркасы автомобильных кабин для грузовых автомобилей поколения К5, что стало крупнейшим проектом с момента строительства самого .

Камский автомобильный завод в 2020 году запланировал окончание монтажа линии сборки двигателей нового типа — шестирядных Р6. На сегодняшний день закончены и приняты комиссией строительные работы, ведется установка оборудования от (Германия). До конца года на новой линии планируется собрать двести опытных образцов двигателей.

Ремонт и обслуживание

Эксплуатация такого сложного по устройству автомобиля, как КамАЗ-5320, требует тщательного соблюдения установленного для этих машин регламента технического обслуживания (ТО). ТО может быть ежедневным, плановым (ТО-1 и ТО-2), сезонным (СТО) и внеплановым. Последнее выполняется при выходе автомобиля из строя или при обнаружении явных дефектов в ходе ежедневной проверки.

Периодичность обслуживания зависит от условий эксплуатации и показана на следующей схеме:

Пробег до ТО-1 Пробег до ТО-2 Пробег до СТО
Асфальтобетонные или цементобетонные дороги 4000 км 12 000 км 24 000 км
Гравийные, щебеночные и грунтовые дороги 3200 км 9600 км 19200 км
Горные дороги с грунтовым покрытием, котлованы, стерня 2400 км 7200 км 14400 км

Ремонт грузовика обычно выполняется после составления дефектной ведомости, в которую заносятся все обнаруженные неисправности. При поломке каких-либо мелких деталей рекомендуется заменять весь узел сразу, поскольку не исключается, что из-за нарушенных условий эксплуатации вскоре могут выйти из строя и другие элементы.

Ссылки

Как правильно переключить КПП на КАМАЗе

Практически каждый человек может научиться управлять грузовыми автомобилями, однако для этого нужно знать, как происходит переключение передач на КамАЗе. Многие водители начали свою карьеру с этого грузовика, он пользуется большой популярностью в нашей стране.

Устройство трансмиссии

Почти все грузовые машины КамАЗ имеют пятиступенчатую механическую коробку передач. Чтобы переключить передачи на грузовике, вам нужно задействовать педали сцепления и определенного рычага.

Трансмиссия может совершать работу в двух режимах — первичном и вторичном (H и B, соответственно). Специальный рычажок применяется для переключения режимов. Когда перевозятся грузы — рычажок подымают, в облегченном режиме — опускают.

Как тронуться с места на КамАЗе

Чтобы начать движение на грузовике, вам необходимо включить пониженную скорость. Также не стоит забывать, что переключать скорости можно, если педаль сцепления полностью выжата.

Для быстрого разгона КамАЗа на дороге с отличным покрытием стоит применять такую схему: 1В — 2В — ЗВ — 4Н — 4В — 5Н — 5В. Если вы планируете двигаться в сложных условиях, то для этого рекомендуется использовать другой вариант: 1Н -2Н-ЗН-4Н-4В-5Н-5В.

Чтобы начать движение необходимо разогнать коленвал двигателя до пару тысяч об/мин. Включать вторую передачу нужно тогда, когда стрелка на тахометре показывает отметку «3», то есть 3000 об/мин.

Если грузовик попал на подъем, то производитель советует применять повышенные передачи. Чтобы переключиться с первой скорости на вторую, используется метод двойного выжима сцепления. Также не забывайте про нажатие на педаль подачи горючего, иначе работа коленвала заметно ухудшится. На подъемах не допускайте падение оборотов двигателя ниже отметки 2000 об/мин.

Если вы едете на КамАЗе с большим грузом или прицепом, рекомендуется включить повышенную передачу. При этом коленвал должен работать не менее 2600 оборотов в минуту.

Коробка передач ZF на камазе 6520 — видео

Источник

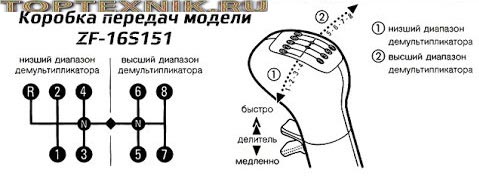

Схема переключения передач “Двойное Н” от ZF

1974 год

Местная полиция

История грузовика

Предсерийые КамАЗ-5320 и КамАЗ-5410

История грузового автомобиля КамАЗ-5320 берет свое начало весной 1968 года, когда вышел приказ Министерства автомобильной промышленности СССР о разработке специалистами ЗИЛа семейства большегрузных трехосных грузовых автомобилей и организации их серийного производства на новом предприятии.

3 апреля 1969 года Министерство автомобильной промышленности издало приказ, согласно которому Ярославскому моторному заводу была поставлена задача разработать дизельные четырехтактные двигатели мощностью 150-200 л.с. для новых грузовиков.

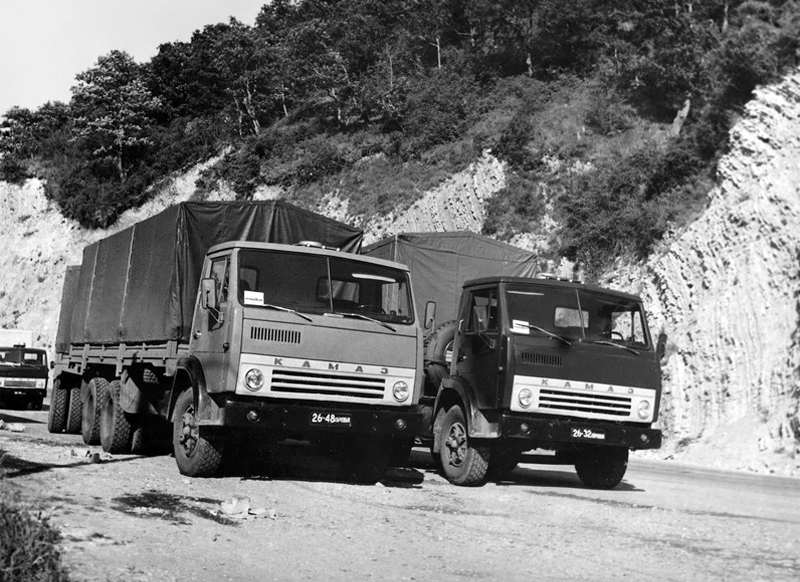

КамАЗ-5320 на испытаниях

Конструкторско-экспериментальный отдел ЗИЛа приступил к разработке нового перспективного семейства грузовиков сразу после завершения работ над бензиновым ЗИЛ-133. За рубежом был закуплен ряд грузовиков для проведения испытаний и выбора требуемого класса капотых и бескапотных аналогов, в качестве прототипа выбор пал на американский International COF-220 (1962—1966). Не исключено, что при выборе прототипа главный конструктор Анатолий Кригер учитывал опыт работы с грузовиками этой фирмы при разработке ЗиС-150.

В мае 1969 года был изготовлен первый опытный образец бортового грузовика ЗиЛ-170, который вскоре отправили на испытания по маршруту Углич-Рыбинск. В это же время ЦК КПСС и Совет Министров СССР приняли Постановление о строительстве в городе Набережные Челны автомобильного завода для производства нового семейства грузовиков.

Одновременно со строительством нового автозавода кроме бортового грузовика продолжалась работа над седельным тягачом ЗиЛ-170Т и строительным самосвалом ЗиЛ-170С. Затем все грузовики для выявления эксплуатационных недостатков были отправлены для прохождения государственных испытаний на Дмитриевском полигоне.

Бортовой КамАЗ-5320 первой опытной серии

К концу 1972 года выявленные недостатки по возможности устранили и документацию вместе с опытными образцами передали на Камский автозавод. На новом предприятии бортовой грузовик был доработан и получил обозначение КамАЗ-5320.

Разработкой 8-тонного прицепа ГКБ-8380 для бортового грузовика занималось Головное конструкторской бюро, а 15-тонного бортового полуприцепа ОдАЗ-9370 и 14-тонного полуприцепа-фургона ОдАЗ-9770 – конструкторский отдел Одесского автосборочного завода.

Первый КамАЗ-5320 сходит с конвейера

16 февраля 1976 года были собраны первые пять грузовиков КамАЗ-5320. В соответствии с традициями того времени они были украшены лозунгом «Наш трудовой подарок XXV съезду КПСС».

Грузовой бортовой автомобиль КамАЗ-5320 серийно выпускался на Камском автозаводе с 1976 по 2000 год и послужил базой для создания модификаций:

  • КамАЗ-5410 – седельный тягач;
  • КамАЗ-5511 – строительный самосвал;
  • КамАЗ-55102 –сельскохозяйственный самосвал;
  • КамАЗ-53212 – удлиненный бортовой грузовик;
  • КамАЗ-53213 – шасси под спецтехнику.

См. также

Разновидности комплектации

Грузовой автомобиль КамАЗ-5320 с самого начала производился в нескольких различных вариантах. Впоследствии на его базе было создано множество самых разных модификаций, в число которых вошли:

  1. Бортовые грузовики;
  2. Седельные тягачи;
  3. Самосвалы;
  4. Автомобили повышенной проходимости;
  5. Спортивные машины;
  6. Автобусы.

Самосвал КамАЗ-5511

Наибольшую известность получил армейский полноприводный КамАЗ-4310, однако, этот автомобиль получился практически самостоятельной моделью. В «гражданской» жизни чаще применялись более простые варианты, которые отличались от исходной машины в основном по своей комплектации.

КамАЗ-5410

Эта модификация вошла в перечень базовых, что были проработаны еще на ЗиЛе. Машина представляет собой седельный тягач, серийно производившийся на протяжении тридцати лет – с 1976 по 2006 годы. Общая масса автопоезда могла достигать 25,9 тонны. Большинство этих автомобилей оборудовались кабиной со спальным местом, и этим заметно отличались от базовой модели.

КамАЗ-5511

Этот автомобиль представлял собой самосвал. Первоначальный вариант, КамАЗ-5510, по каким-то причинам так и не был запущен в серию. Выгрузка из кузова осуществлялась опрокидыванием его назад. Машина, как и седельный тягач, комплектовалась МКПП с двухступенчатым передним делителем, увеличивавшим количество передаточных чисел в два раза.

Установка самосвальной установки на шасси осуществлялась в Нижнекамске.

КамАЗ-53212

Этот автомобиль стал развитием одного из исходных вариантов — бортового грузовика КамАЗ-53202 с удлиненной колёсной базой. Выпуск этой модели производился с 1978 по 2000 годы. Кабина грузовика оборудована спальным местом, а двигатель снабжен предпусковым подогревателем, облегчающим эксплуатацию при низких температурах. Длина машины увеличена до 8530 мм. В некоторых случаях такие грузовики получали дополнительное оборудование, установка которого осуществлялась за кабиной.

Грузовой автомобиль КамАЗ-53212 с прицепом

Следует отметить, что эту модификацию иногда ошибочно обозначают как КамАЗ-53112.

КамАЗ-55102

Эта модификация, как и КамАЗ-5511, представляет собой самосвал. Автомобиль предназначался для перевозки сыпучих грузов в условиях сельской местности. Разгрузка возможна не только при опрокидывании кузова назад, но и в стороны – борта сделаны откидывающимися. Грузоподъемность несколько ниже, чем у 5511 и составляет 7 тонн. Кабина, как правило, не имела спального места.

Рулевое управление

Рулевой механизм разработал инженерный состав из Германии, какой изначально был проверен на грузовых машинах, которые принимали участие в ралли «Дакар». Невзирая на достаточно массивное рулевое колесо, оно простое и легко в управлении. Помогает водителю в управлении гидравлический усилитель руля.

Технические характеристики
Весовые параметры и нагрузки
Снаряженная масса шасси, кг 7900
нагрузка на переднюю ось, кг 5300
нагрузка на задний мост, кг 2600
Нагрузка на седельно-сцепное устройство 10550
Полная масса автомобиля, кг 18600
нагрузка на переднюю ось, кг 7100
нагрузка на задний мост, кг 11500
Полная масса автопоезда, кг 44000
Полная масса полуприцепа, кг 36100
Двигатель
Модель двигателя 740.75-400 (Евро-4)
Тип двигателя дизельный с турбонаддувом с промежуточным охлаждением наддувочного воздуха
Максимальная полезная мощность, кВт (л. с.) 324(440)
при частоте вращения коленвала, об/мин 1900:20
Максимальный полезный крутящий момент, Нм (кгсм) 2060(210)
при частоте вращения коленвала, об/мин 1300:50
Расположение и число цилиндров V-образное, 8
Рабочий объем, л 11,76
Система питания
Вместимость топливного бака, л 2х400
Электрооборудование
Напряжение, B 24
Аккумуляторы, В/Ачас 2х12/190
Генератор, В/Вт 28/2000
Сцепление
Тип сцепления диафрагменное, однодисковое
Привод гидравлический с пневмоусилителем
Коробка передач
Модель ZF 12АS 2131
Тип механическая, несинхронизированная, двенадцатиступенчатая
Управление автоматизированное
Тормоза
Привод энергопневматический
Тип
передние/задние дисковые
Колеса и шины
Тип колес дисковые
Тип шин пневматические, бескамерные
Размер обода 9,0-22,5
Размер шин 315/60 R22,5
Кабина
Тип расположенная над двигателем
Исполнение с двумя спальными местами
Характеристика а/м полной массой
Максимальная скорость, не менее, км/ч 110
Угол преодолеваемого подъема, не менее, % 18
Внешний габаритный радиус поворота, м 8,5

Двигатель

КамАЗ-5490 отличается от предыдущих продуктов Камского автозавода новым мотором. Причем грузовик оснащается сразу двумя двигателями (на выбор).

Стандартная версия комплектуется 4-тактным 8-цилиндровым отечественным дизельным агрегатом «КАМАЗ-740.75-440» с промежуточным охлаждением воздуха и системой турбонаддува. Параметры данного мотора:

  • рабочий объем – 11,76 л;
  • номинальная мощность – 440 л.с.;
  • максимальный крутящий момент – 2060 Нм;
  • частота вращения – 1900 об/мин.

Также КамАЗ-5490 комплектуется 4-тактным 6-цилиндровым дизельным немецким двигателем модели Daimler OM-457LA, отвечающим требованиям стандарта «Евро-5». Данный мотор выделяется своей топливной экономичностью. Грузовики, оборудованные немецким агрегатом, по данному показателю не уступают иностранным аналогам. Мотор имеет систему впрыска с топливной аппаратурой PLD и турбонаддув с промежуточным охлаждением наддувочного воздуха. Параметры силовой установки Daimler OM-457LA:

  • рабочий объем – 11,97 л;
  • номинальная мощность – 428 л.с.;
  • максимальный крутящий момент – 2100 Нм;
  • ресурс мотора – 1200000 км;
  • частота вращения – 2100 об/мин.

Включение ком на КАМАЗе 65115

Коробка отбора мощности (КОМ)

Коробка отбора мощности КОМ-3 (КАМАЗ)

Обзор салона и органов управления КАМАЗ 65221 )))

Устройство кабины автомобиля КамАЗ 43114

Включение установки на автокране вездеход

Восстанавливаю КАМАЗ, пробил радиатор, поставил КОМ

https://youtube.com/watch?v=YyjoRT_SiVU

Установка Коробки отбора мощности

Как поднять/опустить кузов на КамАЗе

КАМАЗ 43101 УПРАВЛЕНИЕ-ПРИБОРЫ

Устройство и ТО автомобиля КАМАЗ 4310 часть 2

Также смотрите:

  • Тракторы КАМАЗ характеристики
  • Капремонт КПП КАМАЗ
  • КАМАЗы полицейские видео
  • Электросхема реле поворотов КАМАЗ
  • Болт втягивающего реле КАМАЗ
  • Автосканер для КАМАЗа
  • Видео новые КАМАЗы 65207
  • Опора рычага КПП КАМАЗ ремонт
  • Загрузчик сеялок на КАМАЗ 55111
  • Какой цоколь ламп в КАМАЗе
  • Объем картера заднего моста КАМАЗ
  • Испытания по бездорожье урал и КАМАЗ
  • КАМАЗ 53212 тягач
  • Удлинить и усилить раму КАМАЗ
  • КАМАЗ зерновоз ищет работ

Коробки отбора мощности (КОМ)

Коробка отбора мощности (КОМ) предназначена для отбора мощности от силового агрегата автомобиля для привода всевозможных рабочих органов оборудования, установленного на автомобильном шасси, посредством карданного вала или гидравлического насоса. Коробки отбора мощности используется на автоцистернах, автокранах, коммунальных машинах и другой спецтехнике. Коробка отбора мощности, устанавливается на КПП, РК автомобиля. Включается коробка отбора мощности из кабины водителя. На автоцистернах и грузовиках с лебёдкой имеется возможность использовать реверсивную коробку отбора мощности. В этой коробке вращение выходного вала возможно в обе стороны. В основном коробки отбора мощности работают при стоянке автомобиля, но некоторые, например, установленные на автомобилях для очистки городских улиц, работаю также и при движении.

К КОМ предъявляются следующие требования:

  1. Малые габариты и масса;

  2. Большой ресурс;

  3. Обеспечение заданного передаточного отношения;

  4. Малые усилия при переключении и снижение утомляемости водителя;

  5. Обеспечение необходимого отбора мощности;

  6. Повышенный межсервисный пробег;

  7. Уменьшенный расход топлива.

КОМ КАМАЗ предназначена для установки на КПП.

Выход с коробки отбора мощности под фланец УАЗ, максимальная отбираемая мощность от вала КОМ 45 кВт (60 л.с.). Направление вращения вала КОМ совпадает с направлением вращения коленчатого вала двигателя. Отбор мощности возможен только на стоянке или во время движения автомобиля без переключения передач. Применение: автомобиль КамАЗ с колесной формулой 6х4.



КОМ КАМАЗ предназначена для установки на РК.

Устройство состоит из корпуса; размещённого в корпусе стакана подшипников выходного вала; фланца с отражателем для соединения с карданным валом привода; ведущей шестерни; шестерни выходного вала; подвижной муфты подключения отбора мощности; резиновой манжеты с пружиной и других деталей. Запуск коробки отбора мощности КАМАЗ осуществляется с помощью пневматического устройства мембранного типа с дистанционным управлением. Применение: автомобиль КамАЗ с колесной формулой 6х6.


КОМ УРАЛ предназначена для отбора мощности от первичного вала раздаточной коробки через подвижную муфту и предназначен для привода вспомога­тельных агрегатов и механизмов, установленных на автомобили УРАЛ. Запуск коробки отбора мощности осуществляется с помощью пневматического устройства мембранного типа с дистанционным управлением.

КОМ МАЗ предназначена для привода агрегатов, оборудованных на шасси специализированных автомобилей. Устанавливается на задний торец коробки передач модели ЯМЗ-2391. Привод КОМ осуществляется от зубчатого венца на заднем конце промежуточного вала. На валу КОМ установлен фланец, предназначенный для присоединения карданного вала, служащего передаточным звеном между валом КОМ и приводимым агрегатом. Применение: автомобиль МАЗ с колесной формулой 6х4.
OОО «СПЕЦТРАНСЗАПЧАСТЬ» специализируется на монтаже, техническом обслуживании и реализации коробок отбора мощности для автомобилей КАМАЗ, ЗИЛ, ГАЗ, МАЗ, УРАЛ, КРАЗ, FOTON, ISUZU и т.д., оказывает консультативные услуги производителям и потребителям спецмашин.

Строение Космоса

Курица, запеченная с мандаринами, горчицей и медом

Технические характеристики

Полная масса автомобиля 15,305 тонны
Снаряженная масса 7,5 тонны
Грузоподъемность 8 тонн
Вес прицепа До 8 тонн
Длина машины 8 395 мм
Ширина 2 500 мм
Высота 2 830 мм
Ширина колеи передних колес 2 010 мм
Ширина колеи задних колес 1 850 мм
Клиренс 345 мм (минимальный)
База задней тележки 1 320 мм
Максимальная скорость по шоссе 85 км/ч
Объем топливных баков 170 литров

Расход топлива на 100 километров зависел от загруженности машины и её скорости. Например, для «одиночного» автомобиля КамАЗ 5320 эти технические характеристики составляют 23 и 29,6 литра при движении на 60 и 80 км/ч, соответственно. Автопоезд, преодолевая то же расстояние, потратит не менее 38,5 литров солярки.

Схема

Чтобы более глубоко изучить устройство автомобиля КамАЗ 5320, есть смысл поглядеть на чертежи этой машины и её отдельных узлов.

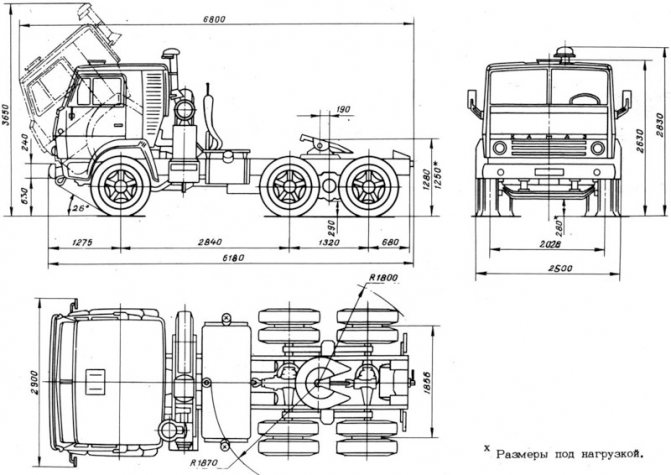

Наиболее простые чертежи грузовика КамАЗ-5320 с указанием точных размеров его основных частей

Кабина

Кабина автомобиля представляет собой цельнометаллическое отделение, рассчитанное на трех человек. В случае необходимости она может откидываться вперед.

Долгое время салон КамАЗа считался одним из самых комфортабельных по сравнению с другими грузовыми автомобилями. Во многом это было связано с очень хорошей шумо-, а также термоизоляцией. Одним из плюсов автомобиля было регулируемое кресло водителя.

Кабина оснащена всеми требующимися контрольно-измерительными приборами и значками, которые дают возможность всегда быть в курсе текущего состояния транспортного средства.

На приборной панели имеется сигнальная система, где хорошо видны все шкалы и переключатели. По сравнению с другими подобными автомобилями, КамАЗ 5320 является самым безопасным.

В салоне грузовика размещен манометр с двумя стрелками, переключатель, с помощью которого можно управлять платформой, и датчик, отражающий количество оборотов силового агрегата.

Среди недостатков машины можно отметить слишком большой руль, который занимает много места в кабине. А также не очень удобное размещение коробки передач, для управления которой нужна привычка. Во время длительных поездок из-за неудобных педалей могут уставать ноги.

По современным меркам данный автомобиль обладает целым рядом недостатков. Однако на момент своего появления, он считался самой комфортабельной и совершенной моделью.

Особенности переключения

Если автомобиль КамАЗ едет с горы, используют высшую передачу. Переход с 1-ой на 2-ю скорость происходит путём двух нажатий на ножной рычаг муфты. Манёвр сопровождается добавлением газа с целью сгладить обороты коленчатого вала. Если машина едет вверх, обороты вала должны соответствовать 2000 мин-1 и выше. Не соблюдение этого совета приведёт к перегреву, а так же к остановке и выходу из строя мотора.

Трансмиссия КамАЗ отличается качеством, надёжностью и курсовой устойчивостью при эксплуатации. Деление коробки на два режима, использовано для легкости движения двигателя при различной загруженности транспорта. При старте на груженом транспорте, применяют повышенную скорость, доводя вращение вала до 2600 мин-1.

Переключение передач на КамАЗ (ZF):

Как поднять кабину на КАМАЗе 43118

Ремонт ) Поднимаем кабину камаза на 5 см. ) Лифт кабины из за просадки китайских пружин от ховы )

Обзор Рестайлинговый Камаз 65115

Устройство кабины автомобиля КамАЗ 43114

Правдивый отзыв водителей конструктору придумавшему пневмо подвеску кабины камаз )))

Камаз, ремонт кабины

Устройство и ТО автомобиля КАМАЗ 4310 часть 4

Кабина Евро-1 на КАМАЗ-самосвал

Камаз 43118 , новый, 2012 г. в Челнах

Обзор кабины Камаз 65117

  • Головка ремонт КАМАЗа видео
  • Система зажигания автомобиля КАМАЗ 5511
  • Ремкомплект пгу КАМАЗ нового образца
  • Установка двс маз на КАМАЗ видео
  • Грузовики полноприводные КАМАЗы
  • Притирка клапана КАМАЗ
  • Три КАМАЗа с деньгами
  • Перечень работ по то 1 КАМАЗ 43114
  • Выпуск оки на КАМАЗе
  • КАМАЗ характеристика предприятия
  • Пробка редуктора нового образца КАМАЗ
  • Лебедка из трещотки КАМАЗ с электроприводом
  • Электрическая схема автомобиля КАМАЗ 5320
  • Ремонт топливной системы на КАМАЗе
  • Жесткость подвески КАМАЗа

Главная » Новинки » Как поднять кабину на КАМАЗе 43118

Устройство КПП Камаз

Для автомашин КАМАЗ выпускают КПП двух типов:

  • 14 модель — 5-ти ступенчатая;
  • 15 модель — 10-ти ступенчатая.

14-я модель идет для одиночных машин, 15-я — для автопоезда.

15-я модель камазовской коробки, в которой 10 скоростей переключения передач — это та же самая пятиступка 14-й модели плюс редуктор-делитель. Схема редуктора заднего моста легкового автомобиля отличается от конструкции редуктора-делителя. Конструкция редуктора-делителя вместе с коробкой 14 модели создают 10 скоростей вперед и 2 скорости назад.

Плюсы коробок с делителем:

  1. Частота переключения становится меньше. Переключаться приходится реже.
  2. Увеличивается тяга ДВС машины.
  3. Увеличивается удобство управления.

Так как автомобили КАМАЗ классифицируются по назначению, то есть для перевозки тяжелых грузов, для таких моделей автозавод сделал из коробки 14 модели модернизированную, которая называется КПП 152.

Какие улучшения были созданы на старой 5 ступенчатой коробке:

  1. Синхронизаторы стали более усиленными.
  2. В конструкцию внесли новое крепление шестеренок.
  3. Во избежании вылета 4-й и 5-й скоростей, что бывает с обычными камазовскими коробками, в систему внесено 4 градуса для утонения зубьев.
  4. Шлицы в КПП также стали более усиленными.
  5. Схема управления доработана.
  6. Шлицевое крепление удалено.
  7. Высота зубьев увеличена.

Делитель принимает нагрузку от пневмосистемы и управляется ею. В новых камазах конструкция сложнее, поэтому желательно ремонтировать КПП, делитель в специализированных СТО.

Поршень

Газ 3306 – один из лучших российских грузовиков 90-х

Делитель коробки

Высокие и низкие режимы эксплуатации, особенность коробок КамАЗ. Такая специфика вызвана желанием снизить нагрузку на силовую установку. Характерно, что не имеет значение, загружена машина, или нет. Делитель, это редуктор, основанный на принципе механики и увеличивающий передаточные отношения. Работа механизма запускается при помощи переключателя на кулисе.

Конструкция включает:

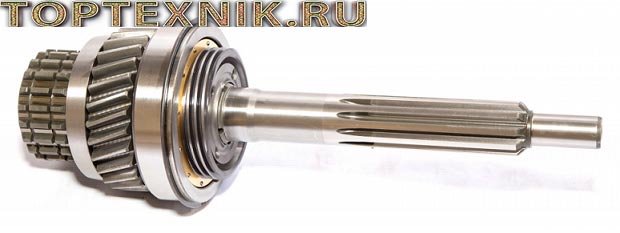

Первичный вал делителя коробки КамАЗ-15:

  1. Управляющий устройством вентиль. Деталь крепится к основе переключателя, использует режимы прямой и пониженной скорости.
  2. Клапан, поддерживающий постоянство напора на выходе. Отбирает сжатый воздух, сбрасывает напор в системе при превышении установленных показателей. Передаёт воздух на управляющий вентиль и на клапан делительного устройства из воздушного узла. Благодаря манипуляциям, в управляющей двигателем системе одновременно два контура.
  3. Клапан включения делителя. Подаёт воздушный напор на устройство при отключении муфты. Это запускает и отключает низкую передачу, параллельно переключению скоростей в трансмиссии.
  4. Делительный механизм. В состав входит поршень, помещенный внутрь цилиндра. Рычаг поршня соединён со штоком, закреплённым на валике вилки узла. При попадании воздушного напора, поршень смещается, это изменяет рабочий режим коробки.
  5. Патрубок распределения воздуха подаёт напор воздуха в цилиндр узла.

Возможные неисправности проводки

Все неисправности в работе электропроводки можно разделить на несколько групп:

  1. Поломка самого оборудования. Такое случается не так часто, но подобная проблема все же может иметь место.
  2. Выход из строя предохранителя. Как известно, в монтажном блоке сосредоточены предохранительные устройства, отвечающие за безопасность проводки КАМАЗ. Если в системе происходят скачки напряжения, то для того, чтобы не допустить поломки оборудования, используются предохранители, которые перегорают в первую очередь. Если в бортовой сети периодически происходят скачки напряжения, то перед тем, как заменить выгоревшие предохранители, необходимо избавиться от причины.
  3. Плохой контакт электроцепи с оборудованием. В данном случае причин может быть несколько. Как правило, плохой контакт обусловлен обрывом провода где-то на участке цепи. Для диагностики вам потребуется мультиметр, который, собственно, используется всегда для обнаружения неисправностей в проводке. Также причина может заключаться в окислении или подгорании контактов. Если это так, то решить проблему можно путем их зачистки либо замены.
  4. Утечка тока. В большинстве случаев такая проблема обусловлена пробоем в проводке. При помощи мультиметра определяется дефектный провод, который в результате нужно будет либо заменить, либо тщательно заизолировать.
  5. Износ составных элементов генератора. Потребуется разборка узла для выявления дефектных деталей с последующей их заменой.
  6. Сел аккумулятор или в нем недостаточно электролита. В этом случае нужно проверить уровень жидкости в банках АКБ, а также произвести замер параметра его заряда.

Органы управления в кабине автокрана на базе КАМАЗа

Кабина автокрана КС-45721 Челябинец 25 тонн

Автокран Ивановец

Кабина автокрана КС 45721 Челябинец 25 тонн

Русский чудо-кран «ОВОИД»

Обзор автокрана Челябинец КС-55733-33 Камаз 63501 | Уральский Завод Спецтехник

Кран манипулятор KANGLIM KS2056H Управление

Автоматизированная система обучения «Машинист крана»

Автокран ИВАНОВЕЦ с овоидной стрелой

Камаз 5511 миксер выгрузка бетона

Автокран Челябинец КС 45721, 25 тонн, Камаз 43118 id3279

Также смотрите:

  • Поставить ленивец на КАМАЗ
  • Как снимать ступицу на КАМАЗе
  • КАМАЗ с госхранения 55111 и 65115 или консервации
  • Спойлер на КАМАЗ с крышей макси
  • Сборка и разборка стартера КАМАЗа
  • Схема движения воздуха в тормозной системе КАМАЗ
  • Водород на КАМАЗе
  • Подшипник ступицы колеса КАМАЗ 4310
  • Трубки ТНВД КАМАЗ схема
  • Разгильзовка двигателя КАМАЗ
  • Авто КАМАЗ некст
  • Цветная электросхема КАМАЗ 43114
  • Марка стали для рессор КАМАЗ
  • Стартер втягуеще КАМАЗ
  • КАМАЗ проблема с зарядкой

Главная » Новости » Органы управления в кабине автокрана на базе КАМАЗа kamaz-parts.ru

Поход

Устройство колес КАМАЗ 5320 | КАМАЗ

Рулевое управление автомобилей Камаз 4310 и Камаз 5320

Быстрая разборка колеса КАМАЗА

Тормозная система КАМАЗ

Демонтаж замены колеса Камаз

Гидро-распределитель подъёма кузова камаз ремонт

Будни камазистов : Подъем кузова и звук двигателя v8

Будни камазиста — Попытка бесплатно убрать рулевой люфт

Установка ступицы на Камаз 5511

Как правильно установить колодки КАМАЗ

Техническое обслуживание автомобилей КАМАЗ

Также смотрите:

  • Тягово сцепное устройство для прицепа КАМАЗ
  • Платформу о КАМАЗе
  • Постоянно горит стоп сигнал на КАМАЗе
  • КАМАЗ дальнобощики 2
  • Кузов самосвальный КАМАЗ 16 кубов
  • Идентификация автомобилей КАМАЗ
  • Колодки тормозные КАМАЗ 45143
  • Автономка на КАМАЗ инструкция 14тс 10 видео
  • Поршневые кольца КАМАЗ характеристики
  • Иномарочные двигатели на КАМАЗ
  • КАМАЗ 6520 сколько лить масла
  • Метки коленвал КАМАЗ евро 3
  • Система фильтрации масла КАМАЗ
  • КАМАЗ российское ралли видео
  • КАМАЗ самосвал на базе 65117

Как правильно управлять КамАЗом. Классные комиксы 1983 года

Как быстро объяснить основные принципы управления и обслуживания сложного механизма даже дилетантам? Еще во времена Второй мировой войны оказалось, что комиксы и различные графические материалы значительно ускоряют процесс обучения и запоминания материала. В 1983 году Камский автозавод решил тоже выпустить собственные комиксы, которые получили название «Практические советы водителю автомобиля КамАЗ».

На заводе было сделано несколько подобных инструкций, которые хранятся в музее. Один из вариантов недавно был опубликован Kamaz-Online . Давайте посмотрим, как же КамАЗ обучал будущих водителей.

«Ты начинаешь работать на автомобиле КамАЗ. Это автомобиль современной конструкции, имеющий много новшеств, с которыми тебе раньше, может быть, не приходилось встречаться», — так начинается рассказ в книге.

Такие брошюры должны были снизить количество неисправностей, которые возникали при эксплуатации грузовиков из-за недостаточной квалификации водителей. На одной из страниц наглядным языком показывалось, как и зачем регулировать жесткость сиденья. Приводится даже сравнительное изображение худого и толстого водителей. Один снижает жесткость, другой прибавляет.

На следующем слайде рассказывается довольно сложная процедура пуска с термостатом. Инструкция состоит из 7 пунктов, и её точно нужно было проделать несколько раз, прежде чем сможешь запомнить. При этом указывалось, что исправный двигатель при хорошо заряженных аккумуляторах надежно пускается при температуре до -15 градусов.

Продолжение предыдущего слайда. Тут приводится объяснение еще более сложного процесса пуска с подогревателем. Этот способ советуют использовать при температурах окружающего воздуха ниже 15 градусов по Цельсию. Есть среди нас водители КамАЗов? Проверьте себя, выполняете ли вы пуск с подогревателем правильно!

Руководства по эксплуатации практически всех современных автомобилей рекомендуют вам не прогревать двигатель на холостых оборотах, ведь это наносит ущерб экологии и самому двигателю. Но ведь КамАЗ не будет писать фигню, правда? Тут четко написано: «Перед началом движения прогрей двигатель». И это чертовски правильное решение, скажу я вам. Во время прогрева водитель должен подготовить грузовик к дороге.

В инструкции встречаются не только правильная процедура выполнения той или иной процедуры, но также распространенные ошибки водителей. Например, нельзя давать непрогретому двигателю слишком высокие обороту и большую нагрузку.

Следующий слайд рассказывает о зонах, помеченных разными цветами на тахометре грузовика. В черной зоне двигатель плохо тянет и работает рывками, зеленая — рабочая зона, где двигатель развивает максимальную мощность, а на красные поля стрелка заходить не должна.

Для тех, кто забыл, как пользоваться коробкой передач с делителем, есть подробная подсказка. Не буду цитировать, прочитайте сами, если для вас это актуально, или вы просто всегда хотели узнать, как же работает коробка передач с делителем. Описание идет на примере 10-ступенчатой коробки передач с 2-мя передачами заднего хода.

А вот тут брошюра рассказывает, как пользоваться межосевым дифференциалом. Он блокируется при помощи рукоятки. При включении загорается контрольная лампа

Важно, чтобы водитель выключил блокировку сразу после преодоления скользкого участка дороги. В брошюре даже используется слово «НЕМЕДЛЕННО»

Если всё же ваш грузовик застрял, то попробуйте выбраться на минимальных оборотах с включенной блокировкой межосевого дифференциала. Не помогло? Бери лопату и иди копать! «Не буксуй без толку!», — сообщает брошюра.

Это была первая часть брошюры про то, как нужно управлять грузовиками КамАЗ. Если вам понравилась эта публикация, тогда ставьте лайк и подписывайтесь на канал. Тогда я пойму, что нужно опубликовать продолжение, где еще много чего интересного.

Литература

Jane’s All the World’s Aircraft 1980-81. / Edited by John W. R. Taylor. — L.: Jane’s Publishing Co. Ltd, 1980. — P. 280-282 — 829 p. — ISBN 0-531-03953-6.

Михаил Никольский

Внимание «Кобра»! (Боевой конь воздушной кавалерии) (рус.) // Авиация и космонавтика. — М., 1997. — № 7. — С. 35-42.

Устройство ходовой части КАМАЗ-4310

КАМАЗ-4310 имеет полный привод 6х6. Его трансмиссия состоит из механической коробки передач и раздатки. Передний и задние мосты КАМАЗ-4310 снабжены блокировками дифференциала. Раздаточная коробка КАМАЗ-4310 служит для распределения крутящего момента между мостами автомобиля. Управление раздаточной коробкой КАМАЗ-4310 осуществляется дистанционно, за счёт электропневматического привода.

Грузовик имеет четыре карданных вала: один идёт на передний мост, один — на задний, один — промежуточный и один — на средний мост. Колёса вездехода имеют традиционную широкопрофильную «зубастую» резину. Все колёса подключены к системе автоматической регулировки давления.

Тормозная система грузовика барабанная. Привод двухконтурный пневматический. Стояночный тормоз тоже пневматического типа. Запасной тормоз в машине совмещён со стояночным, а вспомогательный тормоз выполнен в виде моторного замедлителя. Он также имеет пневматический привод.

Стандартный военный бортовой грузовик КАМАЗ-4310 имеет следующие особенности:

  • Имеются надставные решетчатые борта;
  • В кузове имеются боковые и средняя скамейки, которые позволяют перевозить до 30 человек;
  • Кабина КАМАЗ-4310 имеет три места, и оборудована независимым отопителем.

По сравнению с другими грузовиками тех лет, КАМАЗ-4310 имел хорошую шумоизоляцию кабины. Кроме того, водительское сиденье имеет возможность регулировок в нескольких положениях. Спального места в КАМАЗ-4310 не предусмотрено, но в более современных вариантах можно было заказать его в качестве опции на заводе.

Итоги

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
