Устройство

Коробка передач

Устройство коробки передач ГАЗ 3307 достаточно простое. Механическая 4-х ступенчатая коробка передач имеет зависимые подвески. Она представлена совокупностью валов и шестерней. Сцепление здесь позволяет реализовать переключение.

Корпус коробки передач содержит в себе первичный и вторичный валы. Функция 1-го из них заключается в соединении с маховиком двигателя, а 2-го – в управлении вращением колес.

Для включения 1-ой и 2-ой передачи используется рычаг переключателя, а для 3-ей и 4-ой – муфта.

В нее также возможно залить или слить масло: отверстие для заливки находится сбоку чугунного корпуса, а для слива – в нем снизу.

Индикатором завершения заливки является отверстие в боку корпуса, когда из него потечет избыток жидкости – заливка завершена.

Тормозная система

Устройство тормозной системы ГАЗ 3307 включает в себя гидропривод и тормоза. В его состав входят и 2 тормозных контура. Один из них играет роль запасного тормоза. Каждый контур содержит вакуумный баллон с запорным клапаном и гидровакуумный усилитель.

Независимое питание контуров реализуется за счет вакуумных баллонов. Количество вакуума позволяют контролировать специальные вакуумные датчики, которые снабжены красными сигнализаторами. Если величина вакуума меньше нормы, то лампа сигнализатора загорается.

Карбюратор

Карбюратор ГАЗ 3307 имеет простые устройство и принцип действия. Карбюратор представляет собой неотъемлемую часть любого бензинового двигателя. Он участвует в образовании горючей смеси, поджигаемой искрой в цилиндрах двигателя.

В грузовике данной модели используется карбюратор К-135. Главным его достоинством является инерционный воздушно-капельный фильтр, за счет него и достигаются основные эксплуатационные качества аппарата.

Топливная смесь в карбюраторе образуется за счет смешения воздуха и бензина, на ее пропорцию влияние оказывает диаметры жиклеров и диффузоров.

Карбюратор состоит из двух камер и двух дроссел, которые регулируются двумя винтами, за счет чего происходит настройка качества смеси.

Двигатель

Карбюраторный двигатель автомобиля представлен моделью ЗМЗ-5231.10. Он является 4-тактным и состоит из 8-ми цилиндров.

Хорошие места

Основные знания для туризма и выживания

Путин поздравил с 85-летием первого командующего ВКС России Владимира Иванова

ИСТОРИЯ

Горьковский автозавод в советские времена считался одним из главных производителей среднетоннажных грузовиков. После развала СССР предприятие утратило позиции, но некоторые модели бренда остаются весьма востребованными на рынке.

ГАЗ 3507 входит в число последних продуктов Горьковского автозавода. Производство автомобиля стартовало в 1984 году. В качестве базы для его создания использовался хорошо зарекомендовавший себя ГАЗ 3307. Модель имела большой успех в союзных республиках, но к началу 1980-х годов начала морально устаревать. Разработчики хотели создать новую модель с минимальными затратами и сохранить достоинства предшественника. В результате приоритетом стала максимальная унификация по элементам и узлам. В конструкцию ГАЗ 3507 «перекочевало» множество агрегатов и деталей ГАЗ 3307, что позволило заметно сэкономить на процессе разработки. Дизайн и вовсе остался практически в неизменном виде. ГАЗ 3507 получил кабину предшественника с большим капотом, стандартные угловатые очертания и решетку радиатора больших размеров. Кабина новой серии стала больше и обзавелась усовершенствованными отопительными и вентиляционными системами.

От прежней версии ГАЗ 3507 отличался укороченной на 152 мм задней рамой. Изменения во внешности оказались минимальными. Запасное колесо переместилось на 272 мм назад. Буксирные крюки, используемые в ГАЗ 3307, заменили буксирным прибором. Полностью изменились кожух и напольные коврики. Остальные элементы сохранились в прежнем формате.

Преобразования произошли в моторной линейке. ГАЗ 3507 рассматривался в качестве переходной серии, которую должна была заменить более экономичная и современная модель. Для реализации этой цели в начале 1990-х годов Горьковский автозавод открыл производство собственных моторов, но после развала СССР предприятие охватил сильнейший кризис. В итоге выпуск автомобилей заметно сократился, а переходная модель доступна на рынке и сегодня.

Изначально новая серия состояла из 2 модификаций: ГАЗ 3507 (самосвал на базе ГАЗ 3307 с бензиновым мотором ЗМЗ-5231, грузоподъемностью 4,13 тонны и кузовом объемом 5 кубометров) и ГАЗ 35071 (дизельная вариация со схожими характеристиками). В 1989 году было представлено новое поколение ГАЗ 3307, на базе которого создали модификации ГАЗ 3507-01 и ГАЗ 35072.

В 2000-х годах серия расширилась. После появления шасси ГАЗ 3309 состоялась премьера новой версии ГАЗ 35071. Однако объемы продаж грузовиков продолжали сокращаться.

В 2003 году Саранский автозавод попытался реанимировать серию и запустил в производство ГАЗ 35072. В основу модели легло шасси ГАЗ 3309 с белорусским дизельным агрегатом Д-245. Автомобиль получил 4,5-кубометровый кузов, одностороннюю разгрузку и имел грузоподъемность 4,25 тонны. В сравнении с другими вариантами ГАЗ 3507 новинка была намного экономичнее и требовала 14 л топлива на 100 км пути, практически не уступая по мощности и тяге классической вариации. В плане дизайна от базовой модели ГАЗ 35072 не отличался.

В 2009 году производство бензиновых модификаций завершилось.

ГАЗ 3507 остается востребованным на отечественном рынке. Выпуск серии в небольших масштабах продолжается и в настоящее время.

Высокий расход топлива

Однако, при всех достоинствах ГАЗ — 66, есть у него несколько недостатков, из-за которых сейчас он быстро вытесняется более современными машинами. Одним из самых существенных является тип выбранного для двигателя топлива. Горьковский автозавод все годы выпуска комплектовал этот автомобиль карбюраторным двигателем ЗМЗ-513 (в последние годы ЗМЗ-66-06).

карбюраторный двигатель ЗМЗ-513

Потребление в зависимости от модификаций от 31,5 до 33,5 литра бензина на 100 километров — это было приемлемо только для СССР с его низкой ценой и на бензин, и на дизель.

При этом не забывайте, что речь идет именно о понятии «норма расхода», то есть о том, сколько потребляет полностью технически исправный автомобиль при движении по твердым покрытиям.

Таблица расхода топлива ГАЗ 66

В современных условиях при высоких ценах на любой вид топлива подобный расход слишком велик.

Много рассказывать о преимуществах, которыми обладает дизель перед бензиновым мотором, в рамках данной статьи не будем. Упомянем лишь основные. Во-первых, более высокий крутящий момент на низких оборотах позволяет эксплуатировать двигатель автомобиля в более щадящем режиме в самых сложных условиях.

Процесс переоборудования газ-66 на дизель

Использование в бою

Автомобиль имеет простое устройство и неприхотлив в эксплуатации

Базовый двигатель ГАЗ 3507 можно самостоятельно заменить на более мощную модель, чтобы увеличить проходимость техники. Самосвалы часто приходится использовать в условиях бездорожья, поэтому мощный силовой агрегат будет необходим для нормальной работы. Штатный мотор показывает приличные результаты, но для эксплуатации на вязком грунте его мощности может не хватить.

Обслуживание и ремонт ГАЗ 3507 не доставляют много хлопот. Кабина с капотом обеспечивает удобный доступ ко всем узлам и агрегатам автомобиля. Понятное устройство двигателя упрощает его починку. Силовой агрегат вообще не прихотлив в эксплуатации и не слишком требователен к качеству горюче-смазочных материалов. Все системы самосвала отлично приспособлены к работе в суровых отечественных условиях. Запчасти унифицированы с другими серийными автомобилями ГАЗ, так что приобрести их не составит труда.

Внешнее оформление ГАЗ САЗ 3507 не отличается изяществом. Сразу понятно, что автомобиль создан для хозяйственных целей. Но о техническом оснащении конструкторы позаботились. Удобные зеркала заднего вида имеют внушительные размеры и позволяют водителю четко контролировать ситуацию на дороге. Осветительные приборы соответствуют международным требованиям по безопасности. Тормозная система хорошо продумана и отрегулирована, поэтому проблем с экстренной остановкой грузовика также не возникает. Самосвал имеет довольно компактные габариты для спецтехники данного класса, поэтому обладает хорошей маневренностью и управляемостью на дороге. Владельцы кроме всего прочего отмечают высокую курсовую устойчивость автомобиля в любых условиях движения.

Доступность коммерческой энергии ядерного синтеза

Интересует альтернативная гражданская служба и примеры мест, куда на ней могут направить?

Назначение

В основном грузовик ГАЗ-САЗ-3507 выполняет транспортировку и механизированную разгрузку различного груза, как сельскохозяйственного (зерно, силос, навоз), так и мелкосыпучего (песок, керамзит, щебень). Что касается условий эксплуатации, то модель может передвигаться по асфальтированным, грунтовым и полевым дорогам.

Руководство по эксплуатации, прилагаемое к данному грузовику, содержит особую отметку производителя о том, что модель не предназначена для того, чтобы перевозить бетонные смеси и строительные растворы в кузове, а также работать в карьерах. Кроме этого не рекомендуется перевозить крупногабаритные неделимые грузы, твердые скальные породы и тому подобное. Это объясняется тем, что конструкция грузовика не способна выдерживать такие нагрузки, что в свою очередь может привести к весьма серьезным поломкам. Также это небезопасно, поскольку из-за крупногабаритных грузов, техника запросто может опрокинуться.

Производитель рекомендует использовать ГАЗ-САЗ-3507 в качестве одиночного грузовика. Поэтому с завода на него не устанавливается сцепное устройство и не запрещается устанавливать самостоятельно.

Данный грузовой автомобиль идеально подходит для эксплуатации в умеренном климате. Но также может использоваться и в достаточно суровых температурных условиях, так как его полная работоспособность сохраняется даже при температурах от минус 45 и до плюс 45 градусов.

Двигатель ГАЗ-4301

Грузовики ГАЗ-4301 комплектовались шестицилиндровыми 125-сильными дизельными двигателями воздушного охлаждения ГАЗ-542.10. Это был первый дизель, разработанный специалистами Горьковского автозавода. Для внедрения его в производство они воспользовались лицензионными технологиями немецкой фирмы «Дойтц».

Дизельный мотор для грузовика с воздушным охлаждением является достаточно редким решением, которое, кроме «Дойтц», в реальной практике использует, пожалуй, только «Татра». Однако для нашей страны, с её продолжительным холодным сезоном и достаточно умеренной жарой летом оно вполне оправдано. Что, кстати, убедительно доказали десятки тысяч грузовиков «Магирус-Дойтц», закупленных Советским Союзом в годы строительства БАМа.

Цилиндры данного мотора легкосъёмные, с наружным оребрением. Уплотнение масляной полости на стыке цилиндр-картер осуществляется медной прокладкой. Головки цилиндров – отдельные на каждый цилиндр, с наружным и внутренним оребрением для обеспечения охлаждения проходящим воздухом, со вставными чугунными сёдлами и направляющими втулками клапанов, с V-образно расположенными клапанами.

На поршнях располагаются три компрессионных и одно маслосъёмное кольца. Шатуны – с косым разъёмом нижней головки. Шатун окончательно обрабатывается вместе с крышкой, поэтому крышки шатунов не являются взаимозаменяемыми. Коленчатый вал – семиопорный, со съёмными противовесами.

На двигателе установлен верхнеклапанный механизм газораспределения, с нижним расположением распределительного вала. Распредвалздесь семиопорный, на заднем конце которого располагается распределительная шестерня. С её помощью, через шестерни коленчатого вала, осуществляется привод вала распределительного.

Топливный насос высокого давления (ТНВД) – рядный, с механическим двухрежимным центробежным регулятором. Топливный насос низкого давления – поршневого типа. Топливноподкачивающий насос – плунжерный, с ручной подкачкой топлива.

В двигателе ГАЗ-542.10 использованы форсунки закрытого типа, давление начала подъёма иглы составляет 22 МПа (220 кгс/см2).

Система охлаждения – воздушная, с шестерёнчатым приводом вентилятора через регулируемую гидромуфту.

Для топливной системы предусмотрено два фильтра: грубой очистки (фильтр-отстойник с сетчатым элементом) и тонкой очистки (со сменными бумажными фильтрующими элементами). Воздушный фильтр двигателя установлен со сменным элементом и сигнализатором предельной заполненности.

Для облегчения пуска двигателя в морозное время предусмотрено электофакельное устройство (ЭФУ) и воздушный дизельный пусковой подогреватель.

Технические характеристики дизельного двигателя ГАЗ-542.10:

• Мощность, при 2800 об/мин – 82 кВт или 125 лошадиных сил.
• Максимальный крутящий момент, при 1600-1800 об/мин. – 37 Н.м.
• Максимальная частота вращения двигателя на холостом ходу – 3040 об/мин.
• Минимальная частота вращения двигателя на холостом ходу – 575-625 об/мин.
• Диаметр цилиндра – 105 мм, ход поршня – 120 мм.
• Степень сжатия – 18.
• Порядок работы цилиндров: 1-5-3-6-2-4.

Контрольный расход горючего при замере в летнее время на обкатанном автомобиле с полной загрузкой, движущемся по ровной дороге с твёрдым покрытием со скоростью 60 км/ч, составляет 15 литров дизтоплива на 100 километров.

Смотрите также

ГАЗ-САЗ-3507-01

Технические характеристики самосвала ГАЗ-САЗ-3507-01
Показатель	Значение
Базовое шасси	ГАЗ-33072
Колесная формула	4 х 2
Колесная база, мм	3770
Дорожный просвет,мм	265
Тип двигателя	бензиновый
Мощность двигателя, кВт/л.с.	95/125
Полная масса, кг	8000
Масса снаряженного автомобиля, кг
— без надставных бортов	3600
— с надставными бортами	3800
Полезная нагрузка, кг	4400*
Масса перевозимого груза, кг
— без надставных бортов	4325
— с надставными бортами	4125
Максимальная скорость, км/час	90
Контрольный расход топлива при скорости 60 км/час, л/100 км	19,6
Кабина (число мест, включая водителя)	2
Платформа	с разгрузкой на 3 стороны
Внутренние размеры платформы, мм	3516х2280х620(1240**)
Площадь пола платформы, м2	8,0
Объем платформы, м3
— с надставными бортами	10,0
— без надставных бортов	5,0
Габариты автомобиля, мм
— с надставными бортами	6470х2460х2870
— без надставных бортов	6470х2460х2350
* — масса груза плюс масса 2-х человек в кабине (150 кг) ** — по надставным бортам

www.rentatechmarket.ru

TRACKING CRITICAL ISSUES

Технические характеристики

Двигатель на автомобиль устанавливался 8-цилиндровый карбюраторный, объёмом 4250 см3, рассчитанный на бензин марок АИ-76 и АИ-80. Максимальную мощность он развивает в 115 лошадиных сил при 3500 оборотах в минуту, чего вполне хватает владельцам даже в тяжёлых условиях эксплуатации. На ГАЗ 66 дизель устанавливался редко (обычно это двигатель Д-245 или Д-243). Максимальная достигаемая скорость – 90 км/час. Между тем, некоторые отмечают, что при самостоятельном снятии ограничителя становится возможным разгоняться и до 110-120 км/час, но двигатель в этом случае работает на износ, и его ресурс существенно сокращается.

Стоит отметить, что для Газ 66 технические характеристики разрабатывались именно с учётом использования в сложной местности. Коробка переключения передач – механическая, на 4 ступени, с синхронизаторами на 3-й и 4-й передачах. Можно использовать понижающий делитель для преодоления особо крутых склонов или для движения с прицепом, что с успехом находит применение у автовладельцев. Есть возможность отключения переднего моста для экономии топлива на ровных дорогах с хорошим покрытием.

Штатно на Шишингу установлены 2 топливных бака по 105 литров, что даёт суммарный запас хода более 800 км из расчёта заявленного расхода 21-24 литра на 100 км в зависимости от скорости движения. Но в реальных условиях, как знают все автомобилисты, эти цифры будут отличаться, причём не в лучшую сторону.

Шины ГАЗ 66 размер имеет 12,00-18. Наличие такой специальной резины делает автомобиль более приспособленным для использования на горных дорогах или вовсе на бездорожье. Эти удачно спроектированные шины позволяют автомобилю успешно преодолевать грязь, снег, рыхлые и каменистые поверхности. Однако при развороте машине нужна окружность радиусом минимум 19 метров. Некоторыми водителями отмечено, что развернуться, скажем, на небольшой лесной поляне с первого раза не получается, но эта проблема не существенная.

«Мидуэй»

Модификации

ГАЗ 3507 производился в нескольких модификациях:

• ГАЗ 3507 – самосвал, созданный на базе ГАЗ 3307 и оборудованный бензиновым двигателем ЗМЗ-5231. Модель имела кузов, вмещающий 5 куб.м груза, и 3-стороннюю разгрузку;
• ГАЗ 35071 – автомобиль со схожими показателями и дизельным агрегатом;
• ГАЗ 35072 – более поздняя версия с дизельным мотором (производитель – Саранский автозавод).

Количество отзывов Оставить отзыв

Сортировать по:

Будьте первым, чтобы оставить отзыв.

{` review`.`rating_title `}

Показать еще

Оставить отзыв

• Надежность
• Удобство и комфорт
• Ремонтопригодность
• Ходовые качества

История

Первенцы ГАЗ-66 были показаны в 1962 г. Грузовая машина представляла из себя модернизированный автомобиль на 1,2 тонны ГАЗ62. Ему срочно требовалась замена. ГАЗ-66 убрал своим появлением и ГАЗ 63 с разработки.

В 1966 г. на автомашину установили подкачку колес. В этом же году грузовик получил награду на экспозиции техники в Москве. В 1967 г. Была награда в Германии, этим Европа показала свое признание грузовика. А в 69-ом году автомашина получает «Знак Качества». Автомашина отправлялась по всем городам Советского Союза.

Большой вклад ГАЗ-66 сделал как в сельское хозяйство, так и в Вооруженных силах страны, куда ГАЗ был принят.

1995 год. Окончание выпуска столь знаменитого и незаменимого грузовика. Появился ГАЗ-3308. Последняя модель 66-го грузовика была выпущена в 99-ом году. Всего завод за период изготовил 965 тысяч единиц ГАЗ-66.

История создания и развития

Специалисты Горьковского предприятия во второй половине 60-го года начали работы по замене грузового транспорта ГАЗ-53А: инженеры планировали серьёзно модернизировать существующую машину. В 1972 году появился транспорт с индексом 53-11, который во многом отличался от предшественника. После успешных испытаний нового транспорта руководство завода решило, что дальше необходимо создавать технику с нуля. В это же время основной конкурент компании – ЗИЛ – готовился к выпуску автомобилей нового поколения.

В начале февраля 1978 года конструкторы подготовили первый технический проект прототипа автомобиля ГАЗ-3309, который успешно прошёл проверку в Минавтопроме. В 1979 году из цеха выехали первые опытные образцы. Через два года инженеры подготовили демонстрационную серию. Главной отличительной особенностью от предыдущего поколения стала двухместная кабина, внутри которой было много свободного пространства. Салон оснастили эффективным отопительным оборудованием и вентиляционной системой. Гидроусилитель ГАЗ-3309 стал первым в истории советского машиностроения.

В 1986 году опытные образцы удачно прошли испытания, серийная модель получила индекс 3307. Массовое производство транспорта запустили в 1989 году. Под капотом находился мотор ЗМЗ-511, работающий вкупе с карбюратором. Он развивал до 125 лошадиных сил. В 1992 году на конвейер поставили первую модификацию, которая отличалась от стандартной грузоподъёмностью (повысили до 5 тысяч кг). Ей присвоили название 4301. Выпуск продолжался до 1995 года. За 3 года с конвейера сошло чуть больше 28 тысяч экземпляров.

Фургон ГАЗ-3309 появился только в 1994 году, когда конструкторы закончили работать с дизельной установкой 5441. Она развивала 115 лошадиных сил и состояла из четырёх цилиндров. Ходовую часть и кабину взяли с 3307, внеся небольшие изменения. Новая версия вытеснила с рынка своего предшественника в 1996 году за счёт экономичности и экологичности. Через год закончили производство и этой модели, так как сочли её нерентабельной. В 2001 году серийный выпуск возобновили. Специалисты отказались от немецкого двигателя, сделав выбор в пользу минского ММЗ Д-245.7. В 1999 году появились полноприводные разновидности для армии (грузоподъёмность – 2 тонны) и народного хозяйства (2,3 тонны).

ГАЗ-3309 Евро-2 появился в 2006 году. В 2008 году конструкторы довели технику до стандарта Евро-3. Бензиновые автомобили выпускали до 2009 года. После этого в течение нескольких лет их выпускали по спецзаказам государственных структур с надстройками специального назначения. В 2013 году минские инженеры довели свою разработку до стандарта Евро-4. Так же потребителям с 2012 года доступна модификация с дизельным мотором CumminsISF 3,8L. В начале 2013 года на рынок выпустили версию 33098. Её главным отличием является мотор ЯМЗ-5344.10, отвечающий экологическим стандартам четвёртого класса.

Баул: в армии, культуре и высокой моде

Конструкционные особенности и характеристики

Особенности конструкции автомобиля:

• равномерное распределение нагрузки на передний и задний мост;
• балансировка центра тяжести;
• расположение кабины над силовым агрегатом.

Кабина — 2-местная металлическая, откидывается вперед на шарнирах, что облегчает доступ к двигателю.

Рама — штампованная, клепаная. Давление в пневматических шинах зависит от дороги, регулируется в пределах 50-280 кПа. Колеса имеют разъемный обод и распорное кольцо размером 203CV-457, схождение — 2-5 мм. Для подкачки колес крепится компрессор с приводом от мотора.

Подвески расположены на 4 продольных полуэллиптических рессорах. На обоих мостах имеются телескопические гидроамортизаторы 2-стороннего действия. Коробка отбора мощности (КОМ) включает 2 передачи — для намотки и размотки 50-метрового троса лебедки массой 120 кг.

Для автомобиля ГАЗ-66 технические характеристики (ТТХ) следующие:

1. Грузоподъемность — 2 т.
2. База — 3300 мм.
3. Клиренс — 315 мм.
4. Тормозной путь — 25 м.
5. Скорость езды — 90 км/ч.
6. Погрузочная высота — 1110 мм.

Двигатель

Базовый двигатель на ГАЗ-66 — V-образный 8-цилиндровый 4-тактный карбюраторный бензиновый ЗМЗ-66-06 с верхним расположением клапанов. Мощность достигала 120 л. с. при 3200 об./мин, рабочий объем — 4,25 л, крутящий момент — 29 кгс*м. Смазочная система работала комбинированно — под давлением и разбрызгиванием. Расход бензина доходил до 35 л.

В 1991 г. мотор модернизировали и установили версию ЗМЗ-153.10 с увеличенной до 125 л. с. тягой. Топлива на 100 км пути стало тратиться меньше, около 25 л при езде на трассе. Контрольный расход топлива на 100 км пути при замере в летнее время для обкатанного грузовика составлял 20 л.

Установка дизельного двигателя ГАЗ-544 в 1992 г. объемом 4,15 л и мощностью 85 л. с., а также ГАЗ-5441 с турбонаддувом на 116 л. с. и крутящим моментом 296 Нм в 1995 г. существенно повлияли на экономию горючего. В последних версиях ГАЗ-66 расход топлива был сокращен до 17 л.

Трансмиссия

Коробка переключения передач (КПП) ГАЗ — 3-ходовая, механическая, с 4 режимами для движения вперед и 1 — назад. В раздатке предусмотрена понижающая передача.

Включение трансмиссии осуществляется движением муфты синхронизатора, шестерни 1 передачи и заднего хода и их зацеплением. Переключение в коробке передач происходит качающимся рычагом.

Редуктор приводит в движение полуоси, которые расположены на заднем мосту. Дифференциалы — самоблокирующиеся.

Масса заднего моста — 270 кг. Передний мост с тормозами и ступицами имеет вес 350 кг.

Рулевое управление

Рулевое управление ГАЗ состоит из глобоидального червяка и 3-гребневого ролика. Верх вала руля с нижней частью, а также колонка с кабиной соединены шарнирно. Привод включает рулевые тяги с шаровыми шарнирами. Поперечная тяга для навинчивания наконечников содержит резьбу.

Они влияют на длину тяги и регулируют схождение передних колес. К продольной тяге крепится клапан гидроусилителя руля (ГУР), который уменьшает поворотное усилие переднего моста, понижает ударные рулевые нагрузки.

Электрическое оборудование

Электрооборудование выполнено по 1-проводной схеме. Отрицательные клеммы источников и потребителей энергии соединяются с корпусом грузовика. Номинальное напряжение сети — 12 В.

На машину устанавливается стартерный аккумулятор емкостью 75 Ач. Генератор переменного тока с вмонтированным выпрямителем током отдачи 85 А работает с регулятором. С помощью реле регулятора поддерживается напряжение 13,5-14,8 В.

Система зажигания — батарейная, контактно-транзисторная. Свечи подобраны по тепловым характеристикам и имеют резьбу М14х1,25 с длиной 12 мм.

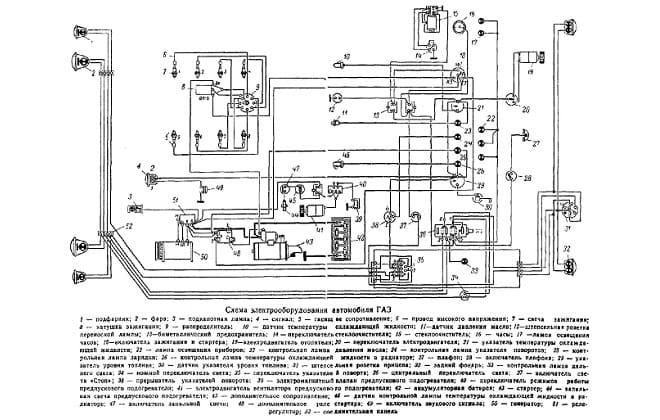

Цветная схема электрооборудования содержит цифровые указания элементов и обозначения электропроводки. Обслуживание выполняется строго по электросхеме. Подключение дополнительных потребителей запрещается.

Сколько весит и какие габариты авто

Габаритные размеры кузова:

• длина — 5805 мм;
• ширина — 2322 мм;
• высота по кабине — 2440 мм.

Размеры рамы:

• длина — 3313 мм;
• ширина — 2050 мм;
• высота бортов — 890 мм.

Весовые параметры:

• полная масса машины без оснастки — 5800 кг;
• вес с лебедкой — 5970 мм;
• вес платформы — 446 кг;
• масса прицепа — 2000 кг.

Заправочные емкости:

• объем топливного бака — 210 л;
• система охлаждения мотора — 23 л;
• система смазки — 8 л;
• бензиновый бачок пускового подогревателя — 2 л;
• бачок омывателя ветрового стекла — 1,5 л.

Чем “начинили” свой грузовик горьковские автостроители?

ГАЗ 4301 имеет шестицилиндровый 125-сильный дизель марки ГАЗ-542 с воздушной охладительной системой и мощностью 125 л.с., который является лицензионным аналогом дизеля фирмы Deutz (был приобретен разрешительный документ на весь ряд шести- и четырехцилиндровых моторов различной мощности). Двигатель ГАЗ 4301 является первым и единственным лично изготовленным дизелем на автозаводе ГАЗ. Он зарекомендовал себя довольно ходким, неприхотливым, тяговым и рациональным. Продолжительность равномерного движения машины, как правило, небольшая относительно общей длительности ее работы. При перемещении в городских условиях техника едет равномерно лишь 15…30% времени, 40…45% – с ускорением и 30…40% – с замедлением.

Топливная система, предназначенная для питания ГАЗ-542 дизтопливом, его хранения и очищения, включает два вида насосного оборудования: низкокомпрессионный поршневой инжектор для топлива и высококомпрессионный, механический, регулируемый, 2-хрежимный, центробежный инжектор рядного типа. Топливоподкачивающая помпа – плунжерная, с возможностью подкачивать топливо вручную. Двигатель 542 имеет следующие фильтры для топлива: грубой очистки – фильтровальный сепаратор с сетевым компонентом; тонкой очистки – сменный фильтровальный компонент сделан из бумаги. Воздушное  фильтрование относится к сухой категории, имеет сменные фильтры и датчик уровня замусоренности. Воздушное охлаждение осуществляется посредством шестеренной вентиляторной передачи с использованием гидромуфты.

Трансмиссия представлена 1-дисковым замкнутым сцеплением сухого трения, с пружинной диафрагмой и гидравликой. КПП ГАЗ 4301 – механическая, 5-ступенчатая, 3-ходовая, синхронизированная на всех передачах, кроме первой и задней. Карданная передача осуществляется парой открытых валов с опорой в промежутке и тремя шарнирами на подшипниках.

ГАЗ-4301 оснащен современной 2-х контурной системой тормозов (рабочих, запасных и стояночных). Тормозные узлы смонтированы в каждом колесе, имеется 2 автономных привода для работы с ними. Для совершения процесса торможения техники с максимальной эффективностью без снижения управляемости и устойчивости требуется рациональное соответствие тормозного усилия и припадающей на каждое колесо энергией. При оптимальном соответствии этих сил обеспечивается одновременная блокировка всех колес при любых дорожных факторах. В связи с этим соответствие тормозных нагрузок всех колес определяется так, чтобы при осуществлении наибольшего торможения предотвратить преждевременное блокирование передних колес, приводящее к ухудшению управляемости, или блокирование задних колес, обуславливающих занос транспорта.

При плавной остановке ГАЗ 4301 с замедлением 0,60 м/с происходит перераспределение, из-за которого на передний мост припадает около 60 % массы, на задний мост – оставшиеся 40 %. Поэтому продуктивность передних колес следует повышать в 1,5 раза. В связи с этим самосвал ГАЗ 4301 оснащается 2-хконтурными тормозами с двумя пневмоусилителями, с  разрозненным тормозом осей, с гидравлическим приводом. Также грузовик этой модели имеет 2-хпроводный пневматический агрегат, управляющий тормозным механизмом прицепа.

Тормозные барабаны каждого колеса цельные, чугунные, литые. Передние барабаны центруют и монтируют на кромках ступиц, задние – на кромках полуосей. Для облегчения контроля их производят съемными. Кроме этого, тормозная система ГАЗ 4301 оборудована прибором автоматического регулирования величины зазора в системе «колодка-барабан». Роль стояночных тормозов возложена на тормозные узлы задних колес, оборудованных механическим приводом.

В машинах ГАЗ 4301 внедрены оригинальные запчасти, позволяющие  увеличить потребительские характеристики техники – электрофакельный механизм для легкого запуска дизеля, кабина оборудована подрессоренным водительским креслом с функцией регулирования положения, имеется рациональная отопительная и вентиляционная система, механизм для обдувания и обмыва частично панорамного переднего стекла.
