Устройство

Основу шасси Урал 375 составляла штампованная клепаная рама, выполненная из листовой стали. На нее изначально устанавливалась деревянная платформа для транспортировки грузов и людей и металлическая кабина. Переднее прицепное устройство представляет собой 2 жестких буксирных крюка, заднее – буксирный прибор 2-стороннего действия.

Передняя подвеска включала 2 продольные полуэллиптические рессоры, передние концы которых крепились на раме посредством пальцев и ушек, а задние концы были скользящими. В подвеске использовались гидравлические телескопические амортизаторы двойного действия. Задняя подвеска была балансирной и базировалось на 2 полуэллиптических рессорах на скользящих опорах. Для среднего моста предусматривались ограничительные тросы. Толкающие усилия передавались реактивными штангами. Ведущим у грузовика был передний управляемый мост. Полуоси включали дисковые шарниры угловых скоростей.

В автомобиле использовались ножные тормоза открытого типа. На всех колесах устанавливались колодки. Тормозная система включала совместный пневмогидравлический привод для среднего и переднего мостов и отдельный пневмогидравлический привод для заднего моста. Ручной тормоз барабанного типа с внутренними колодками устанавливался на выходном валу дополнительной коробки. Привод был сблокирован с тормозным краном обычных тормозов для осуществления торможения прицепа во время стоянки.

Урал 375 комплектовался механической трансмиссией модели ЯМЗ-204У с 5 передними и 1 задней передачами. КП имела синхронизаторы на 2, 3, 4 и 5 скоростях. Сцепление – 2-дисковое сухое с периферийными пружинами. Карданная передача – открытая с 4 валами.

Рулевой механизм располагался в салоне слева. На последних модификациях модели появился гидроусилитель руля.

Система проводки в Урал 375 – 12 В (отрицательные клеммы соединены с корпусом машины). Генератор постоянного тока экранированный водостойкий с приводом клиновым ремнем от шкива коленчатого вала.

Для машины Урал 375 применялись специальные колеса с коническими полками, распорным кольцом и разъемными ободами. В базовой версии шли шины ОИ-25 с переменным давлением. Контроль давления в шинах был централизованным с внутренним подводом воздуха. Управление регулировкой выполнялось прямо из кабины.

Первые модели комплектовались 3-местной металлической кабиной с откидными рамками окон и мягким верхом. Однако вскоре ее заменили на 3-местную цельнометаллическую кабину с поворотными форточками, глухим ветровым окном и опускными стеклами. Отопление в салоне водяное от системы охлаждения (использовалось для обогрева стекол и кабины). Ветровое стекло было разделено металлической ставкой, обеспечивающей дополнительную жесткость. Боковые стекла опускались. Внутри кабины все было максимально аскетично. Жесткие кресла и минимальное количество датчиков (спидометр, механические часы, манометр и несколько указателей) делали условия работы спартанскими.

Начиная с версии Урал 375Д, автомобиль комплектовался металлической платформой с задним откидным бортом. Ее оборудовали съемным тентом и откидными скамейками. Передний и боковые борта были надставными и решетчатыми.

Габариты модели:

• длина – 7350 мм;
• ширина – 2690 мм;
• высота – 2680 мм;
• высота с тентом – 2980 мм;
• колесная база – 3525 + 1400 мм;
• дорожный просвет – 400 мм;
• задняя колея – 2000 мм;
• передняя колея – 2000 мм;
• минимальный радиус поворота – 10500 мм.

Масса автомобиля составляет 8400 кг, грузоподъемность – 4500 кг. Модель способна разгоняться до 75 км/час. Тормозной путь на скорости 40 км/час – 15 м. Максимальный преодолеваемый подъем – 40 градусов.

На первых версиях Урал 375 расход топлива составлял 65-70 л/100 км, на более поздних – 48-50 л/100 км. Потребление горючего менялось с учетом условий и особенностей эксплуатации. Так, при передвижении по бездорожью расход увеличивался на 40-50%. Запас хода автомобиля составлял 650-700 км. Топливный бак модели вмещал 360 л (300 л – основной бак, 60 л – дополнительный бак).

Грузовик имеет колесную формулу 6 на 6, обеспечивающую хорошую проходимость.

Для различных ВВТ

Как уже говорилось, в первую очередь в новом автомобиле были заинтересованы военные, на требования которых ориентировались конструкторы УралАЗа. Наиболее всего «Урал-375», а точнее его модификация с цельнометаллической кабиной «Урал-375Д», известен по применению в составе боевых машин (БМ) реактивной системы залпового огня (РСЗО) «Град». Но перед тем как автомобиль был доведён, предстояло ещё провести его испытания в составе систем и комплексов вооружения и военной техники (ВВТ).

Почти все первые серийные автомобили забрало Минобороны. «Я не знал, под какие комплексы или системы вооружения использовали наши машины, – вспоминает Анатолий Титков. – Нам сказали, что на «Урале-375» будет до двухсот различных установок». Так, два образца «Урал-375» из первой промышленной партии были переданы разработчику РСЗО, где их использовали под монтаж опытных образцов БМ 2Б5. С 1 марта по 1 мая 1962 г. в Ленинградском военном округе (на полигоне Ржевка) были проведены государственные полигонно-войсковые испытания системы «Град», в том числе проводились огневые испытания. В ходе испытаний в конструкции боевой машины были выявлены недостатки, которые касались как артиллерийской части, так и шасси. По шасси были претензии к заднему мосту, его пришлось дорабатывать; во время испытаний на раме шасси образовались трещины, поэтому раму пришлось усиливать.

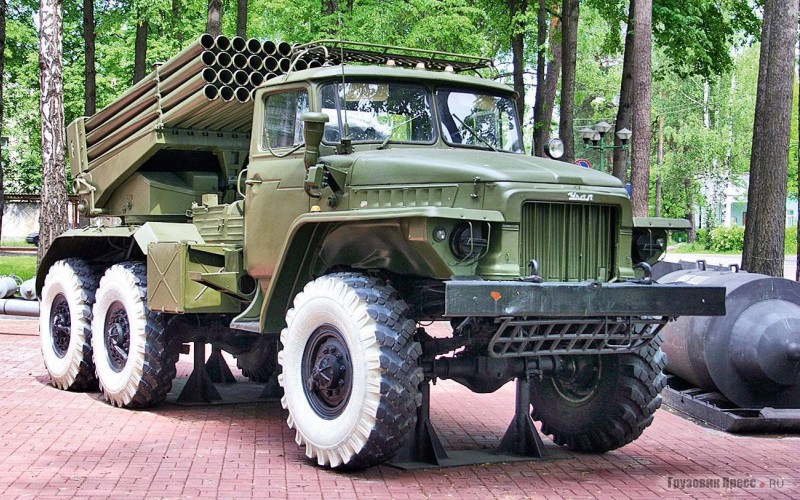

Анатолий Титков: «О «Граде» я узнал только тогда, когда к нам приехали военные и сказали, что наши мосты не годятся – гнутся. Это был 1962 г. Мосты получились такими, потому что не было необходимого оборудования, чтобы отштамповать балку для моста. В то время мы не могли отштамповать даже обычную балку заднего моста. Поэтому средняя часть была литая, потом запрессованные трубы под полуоси, чулки так называемые, потом приваривался фланец, на нём устанавливался тормозной щит, а дальше на чулок ступица колеса. Полуось крепилась болтами. Чтобы мосты смогли выдерживать большую нагрузку, я придумал шлицевые соединения, и полуось стала соединяться не на болтах, а на шлицах. Балка отсутствовала, поэтому на средней части мы сделали рёбра, усилили ось. Оборудования не было, приходилось изобретать».

В целом решения, заложенные в конструкцию «Урала-375», были правильные, что и подтвердили последующие испытания шасси в составе БМ 2Б5.

Автомобиль с уникальными характеристиками

«Урал-375» и сегодня вызывает восхищение, так как автомобиль обладает уникальными характеристиками. Лучше всего об этом знает главный конструктор А.И. Титков: «У автомобиля с бензиновым двигателем была нагрузка на передний мост 4,5 тонны, и машина свободно поднималась по лестнице, причём ступеньки были высотой почти полметра. Правда, это должна быть сухая дорога с твёрдым покрытием, иначе на такой «лестнице» буксовали колёса – не хватало сцепления. А если ступеньки были сантиметров 30–40, то не было проблем для того, чтобы подняться и по мокрой дороге». Анатолий Иванович поясняет, что когда в 1970-е на Урал поставили дизельный камазовский двигатель, передок стал перетяжелён и поэтому показатели технической характеристики по преодолению «лестницы» снизились. Но это случилось уже после того, как А.И. Титков перешёл на работу в Министерство автомобильной промышленности СССР (с 1969 по 1986 г. Анатолий Иванович возглавлял Управление конструкторских и экспериментальных работ Минавтопрома СССР).

Много сил было отдано на испытания. «Все удивились, когда мы по бездорожью прошли за месяц десять тысяч километров, – рассказывает Анатолий Титков. – По снежной целине прошли! Никто не верил, но поскольку на испытаниях в кабинах всё время сидели военные представители, никуда не денешься. Но работали мы круглые сутки. Останавливались только на техосмотр (через каждые 3000 км) и на дозаправку топлива. Потому что если бы не было рекомендации о постановке на производство, заводу никто бы не дал денег».

День 21 декабря 1965 г. на УралАЗе помнят хорошо: на главном конвейере, прошедшем коренную реконструкцию, была начата серийная сборка трёхосных автомобилей. Этот день можно считать началом отсчёта новой вехи в жизни прославленного автозавода.

О важности разработки и постановки на производство автомобилей «Урал-375» упоминают все ветераны АЗ «Урал». И если бы не удалось в конце 1950-х добиться права на производство этого вездехода, то ход не только отечественной истории военной автомобильной техники, но и ход мирового автомобилестроения мог бы быть иным

Я со всей прямотой утверждаю: «Урал-375» – лучший в мире военный грузовик в своём классе в 1960–1970-е годы! Очные сравнения с зарубежными конкурентами не проводились, однако даже иностранные специалисты отмечали приоритет Советского Союза в создании военных автомобилей, о чём в личных беседах говорили Анатолию Ивановичу.

Веха истории АЗ «Урал» по производству автомобилей «Урал-375» и его модификаций продлилась до 1992 г., когда последний «Урал-375ДМ» покинул заводской конвейер. Но в 1970-х на конвейер был поставлен автомобиль с дизельным двигателем. Впрочем, это уже совсем другая история…

Автор выражает благодарность Анатолию Титкову, Валерию Дмитриеву, Николаю Маркову, Сергею Орлову, Максиму Шелепенкову, сотрудникам ГНЦ РФ ФГУП «НАМИ» и пресс-службе АЗ «Урал» за помощь, оказанную при подготовке статьи.

Предыстория разработки плавающего «Урала»

В тактико-техническом задании на разработку автомобиля «Урал-375» было указано требование о преодолении брода глубиной 1800 мм. Как уже рассказано в воспоминаниях А.И. Титкова, предполагалось, что во время преодоления брода максимальной глубины вода могла водителю доходить до горла. Была сделана герметизация не только двигателя и других узлов, но также проведены мероприятия по кабине. Анатолий Иванович рассказал о том, что после такой герметизации на испытаниях по преодолению брода глубиной 1800 мм опытный образец «Урала-375» вдруг… поплыл! Это было для всех совершенно неожиданным обстоятельством. Испытания по преодолению брода проводились на озере, и если бы образец не удалось вовремя зацепить тросом, он мог уплыть достаточно далеко и можно лишь гадать, чем всё закончилось бы…

Учитывая данное обстоятельство, военные в дальнейшем изменили требования по глубине преодолеваемого брода, понизив параметр до 1500 мм. Но пытливые умы конструкторов после произошедшего случая посетила идея: а почему бы не сделать плавающий автомобиль? И такая разработка была осуществлена, и даже проведены испытания плавающего «Урала», получившего индекс «Урал-375П». Увы, в то время плавающие автомобили «Урал» не удалось довести до производства хотя бы опытных партий.

Тимур Батрутдинов

История семейства «Урал-4320»

Грузовик «Урал-375» не зря получил ироничное прозвище «Обжора». 50-70 литров высокооктанового бензина на 100 км пути – это очень много для массовой автомашины. Даже дешёвого и «казённого» бензина. Даже для многофункционального армейского автомобиля-«вездехода». Поэтому о замене на «Уралах» бензинового карбюраторного двигателя на более практичный– дизельный в Советском Союзе задумались ещё на рубеже 60-70х годов.

Однако от чёткого намерения до его конкретного воплощения в жизнь был пройден немалый путь: серийное производство семейства «Урал-4320» стартовало только в ноябре 1977 года. По решению Министерства автомобильной промышленности, разрабатывать и внедрять новый дизельный двигатель собственными силами миасского предприятия было признано нецелесообразными. Поэтому ремоторизацией «Уралов»: подбором подходящего двигателя и коробки передач, взаимной подгонкой силового агрегата и машины, – инженеры Уральского автозавода занимались вместе со специалистами флагмана советского моторостроения – Ярославского моторного завода.

«Урал-4320» «в своей стихии».

В течение 1970-1975 годов была проведена большая работа по испытанию новых образцов двигателей и КПП на опытных партиях грузовиков «Урал-375». Опытные партии прототипов, построенные в вариантах бортовых грузовиков и седельных тягачей, прошли многоэтапные испытания в 1973-1976 годах, и с февраля 1977 года начался этап подготовки конструкторской документации для серийного производства. Первые серийные автомобили с новым производственным индексом «Урал-4320» сошли с конвейера Уральского автозавода в ноябре 1977 года.

Но это ещё не было полной заменой «Урала-375»: «Обжора» ещё долгие годы продолжал выпускаться предприятием, параллельно с новой моделью. «Урал-4320» пробовали оснащать разными дизелями: для восьмицилиндрового «ЯМЗ-238» был даже предусмотрен более удлинённый моторный отсек, чем для шестицилиндрового «ЯМЗ-236», и для «КамАЗ-740». При этом машины с «ЯМЗ-236» можно было отличить от машин с «КамАЗ»овским двигателем по воздушному фильтру на правом крыле (из-за иной, более плотной компоновки моторного отсека). Начиная с 2000-го года, все «Уралы-4320» стали выпускаться с удлинённым моторным отсеком, вне зависимости от марки двигателя, который там установлен.

«Урал-4320» в Анголе (Юго-Западная Африка).

Регулярные заказы от Министерства обороны, постоянные поставки машин предприятиям нефтегазовой отрасли, хороший экспортный потенциал автомобиля способствовали тому, что уже менее чем через 10 лет после старта серийного производства – в 1986 году – количество выпущенных «Уралы-4320»  перевалило за миллион единиц. К 4320-му семейству принадлежит также и облегчённый двуосный грузовик «Урал-43206», производство которого освоили в Миассе с 1996 года.

Осенью 2015 года на смену «Уралу-4320» пришёл в модельном ряде завода «Урал Некст» – его модернизированная версия, с оригинальным пластиковым оперением моторного отсека, с новым поколением современных кабин типа «ГАЗельНекст», и целым рядом усовершенствованных узлов и агрегатов. Ныне все гражданские версии «Урал-4320» для внутреннего гражданского рынка и частично для поставок силовым ведомствам заменены автомобилями семейства «Урал Некст».Но серия «Урал-М» (он же «Урал-4320») сохраняется специально для поставок на экспорт.

Назначение

Разработан данный автомобиль был для решения широкого спектра самых разных задач. Но в первую очередь — для транспортировки грузов в сложных дорожных условиях. Существует несколько модификаций, предназначенных для перевозки:

• грузов;
• трейлеров;
• людей.

Данная машина обладает целым рядом самых разных преимуществ перед аналогичными транспортными средствами.

Без каких-либо особых сложностей Урал-43206 преодолевает сильно заболоченные участки, а также броды глубиной до 1.5 м. Не станут серьезным препятствием для данного автомобиля канавы до 2 м, подъемы углом до 60 градусов.

Именно по этой причине транспортное средство стало фактически незаменимым в армии.

Урал-43206 имеет много преимуществ перед своими зарубежными аналогами. Например, во время сильного наводнения в 2005 году в Новом Орлеане аналогичные автомобили производства США фактически были бесполезны. В свою очередь Урал-43206 в этих условиях успешно использовался для проведения эвакуации населения.

ГАЗ-66 модификация с ГБО

Горьковский автозавод не выпускал армейские автомобили со штатной газобаллонной аппаратурой, модернизацию проводили владельцы грузовиков. Баллоны со сжатым или сжиженным газом крепятся на лонжеронах рамы или под бортовой платформой, газовый редуктор выносится в моторный отсек под кабиной водителя. При использовании природного газа происходит падение мощности двигателя на 15-20% из-за низкой степени сжатия. Средний расход газообразного топлива составляет 42-43 л на 100 км пути, при движении по бездорожью «аппетит» мотора достигает 60-65 л.

Установка газобаллонного оборудования негативно влияет на массу автомобиля, а сниженные технические характеристики двигателя ухудшают внедорожные параметры. Поэтому модификации ГАЗ-66 с ГБО встречаются редко, водители эксплуатируют машины на бензине или меняют карбюраторный мотор на дизель. При использовании газового оборудования на машине сохраняется система подачи бензина, который необходим для запуска и прогрева мотора в зимнее время.

Технические характеристики

Примечания:

1. * при эксплуатации по дорогам 1-4 категории.
2. ** при эксплуатации с полуприцепом мод. 9516.
3. Размеры по высоте указаны для автомобиля при снаряженной массе в транспортном положении.
4. Габаритная ширина указана без учета зеркал заднего вида.
5. Контрольный расход топлива не является эксплуатационной нормой.
6. С 01.12.2002ОАО «Автомобильный завод «Урал» выпускает автомобили и шасси с двигателями, отвечающими нормам экологичности не ниже Евро I, кроме автомобилей и шасси, предназначенных для поставки Министерству обороны.

Двигатель

Последние версии Урал 4320 комплектуются несколькими вариантами V-образных дизельных двигателей производства Ярославского моторного завода. Наибольшее распространение получили следующие модели:

• ЯМ3-236НЕ2: рабочий объем – 11,15 л, номинальная мощность – 230 л.с., максимальный крутящий момент – 882 Нм, количество цилиндров – 6;
• ЯМ3-236БЕ: рабочий объем – 11,15 л, номинальная мощность – 250 л.с., максимальный крутящий момент – 1078 Нм; количество цилиндров – 6;
• ЯМ3-238: рабочий объем – 14,86 л, номинальная мощность – 240 л.с., максимальный крутящий момент – 882 Нм; количество цилиндров – 8;

Данные агрегаты имели жидкостное охлаждение. Система питания – механический рядный ТНВД.

Под заказ устанавливается агрегат ЯМЗ-7601 (номинальная мощность – 300 л.с.).

Это интересно: Технические характеристики и модификации грузового автомобиля урал-5557: излагаем суть

Коробка передач

Коробка передач может быть либо механической 5-ступенчатой производства Ярославского моторного завода или ручной трансмиссией с девятью ступенями от ZF.

Шасси

Шасси седельного тягача имеет в качестве своей основы клепаную раму. Этот каркас образован несколькими продольными брусами (лонжеронами), изготовленные посредством штамповки и соединенных друг с другом с помощью поперечин.

Передняя подвеска у грузовика зависимая, имеющая два рычага полуэллиптической формы, оснащенных гидравлическими амортизаторами. Задняя подвеска имеет балансирное строение и снабжена реактивными штангами.

Проходимость

Седельный тягач отличается повышенной проходимостью. Эта спецтехника подходит для перевозки как по дорогам с твердым покрытием, так и по бездорожью любых грузов, включая объекты, имеющие значительные габариты.

Грузовик Урал 44202 не пасует перед любой местностью, он преодолеет любой маршрут, независимо от уровня его загрязненности, справится он и с вязкой грязью. Также он не отступит и перед неровностями рельефа. Отмечается, что машина не пасует даже перед водными преградами. Она способна перебраться через брод, глубина которого составляет до 0,7 метров. Наружный радиус поворота тягача составляет 11,6 метров.

ГАЗ-66 с бензиновым мотором

С момента начала производства грузовик оснащали 8-цилиндровым карбюраторным V-образным двигателем ЗМЗ-66 номинальной мощностью 115 л.с. при рабочем объемом 4,254 л. Для заправки использовался бензин сорта А-76, допускалось применять топливо с пониженным октановым числом с соответствующей корректировкой угла опережения зажигания. По нормативам расход топлива составлял 30 л на 100 км пути. В 1979 г. мотор модернизировали, что привело к увеличению мощности до 120 л.с. при неизменном расходе бензина.

В 1983 г. стал использоваться двигатель ЗМЗ-66-06, который отличался винтовыми каналами для впуска рабочей смеси (по аналогии с гражданским агрегатом ЗМЗ-153), что позволило снизить средний расход на ГАЗ-66 до 27 л на «сотню». Последняя модернизация произошла в 1991 г., на грузовиках появилась 125-сильная силовая установка ЗМЗ-513.10 рабочим объемом 4,254 л, которая отличалась измененными фазами газораспределения и доработанным карбюратором. Помимо улучшения мощности и эластичности, удалось снизить до 25 л средний расход топлива.

При движении с прицепом или в условиях с разреженной атмосферой затраты топлива увеличиваются на 10-30%. Также негативное влияние на экономичность оказывают дорожные условия и температура воздуха. Например, при передвижении грузовика по болотистой местности с использованием штатной лебедки расход бензина достигает 50 л на «сотню». В зимнее время дополнительное топливо тратится на прогрев силового агрегата, на части автомобилей используется автономный отопитель, подключенный к топливному баку.

Описание и устройство

Вахтовый автобус Урал-4320 предназначен для перевозки, кратковременного проживания и отдыха ремонтной бригады в количестве шести человек, размещения оборудования и транспортировки грузов при проведении ремонтно-восстановительных и других видов работ.

Кузов-фургон вахтового автобуса – это сварная конструкция, обшитая снаружи стальным листом, утеплитель – пенополистирол. Толщина стеновых панелей варьируется от 30 до 80 мм., в зависимости от назначения фургона и климатических условий места эксплуатации машины. Фургон состоит из трех отсеков: грузового, жилого и отсека для перевозки пассажиров.

Грузовой отсек автофургона внутри отделан оцинкованным стальным листом, а пол в нем покрыт рифленой резиной, что очень практично. В отсеке размещены ящики для хранения инструментов. Также в грузовом отсеке имеются специальные петли для фиксации перевозимого груза.

Жилой отсек оборудован четырьмя спальными местами и складным столом, под рундуком установлен автономный воздушный отопитель. В отсеке для перевозки пассажиров установлены: шесть пассажирских сидений с ремнями безопасности, две откидных спальных полки, складывающихся во время движении автобуса, складной стол, отопитель, работающий от системы охлаждения двигателя и автономный воздушный отопитель.

Внутри пассажирский отсек, как и жилой, отделан промышленным пластиком, пол покрыт рифленой резиной. В этих двух отсеках сделаны окна двойного остекления с форточкой и удобным механизмом запирания, окантованные двойным утеплителем. Вход внутрь фургона осуществляется по выдвижному трапу, который при транспортировки убирается в нишу под полом автофургона.

Снаружи у вахтового автобуса имеется ниша с распашными дверями и съемной задней стенкой, предназначенная для перевозки автономного генератора и канистры. Более удобный доступ к нише возможен по съемной лестнице, убираемой при движении автомобиля под пол кузова-фургона.

Вахтовый автобус укомплектован нужным количеством пыле- и влагозащищенных люминесцентных светильников. Электропроводка автомобиля выполнена в кабельных каналах по стенам фургона. Внутри автофургона, по всему периметру, встроены розетки 220V. Электро-лебедка для самовытаскивания, расположенная под передним бампером автомобиля, питается от бортовой сети.

Популярные модификации

• Урал NEXT (НЕКСТ) 4320-6952-72: 28 мест, двигатель – дизельный ЯМЗ-53623-10 (Евро-5) мощностью 275 л.с., пневматическая тормозная система, механическая 5-ступенчатая коробка передач ЯМЗ-1105;
• Урал 4320-1916-40И03: количество мест в фургоне + в кабине – 26+2, двигатель – четырехтактный с турбонаддувом, с охлаждением наддувочного воздуха ЯМЗ-236НЕ2 (Евро-3) мощностью 230 л.с., коробка передач ЯМЗ-236, колесная формула – 6х6;
• Урал 4320-1112-61Е5: вместимость фургона+кабины – 13+2 места, наличие грузового отсека, двигатель – четырехтактный с воспламенением от сжатия ЯМЗ 65674 мощностью 230 л.с., коробка передач – ЯМЗ-2361, колесная формула – 6х6;
• Урал 4320-82Е5: количество пассажиров + в кабине – 26+2, двигатель – дизельный ЯМЗ-53613 (Евро-5) мощностью 312 л.с., колесная формула – 6х6.
