Мифы о стелсах

Содержание:

Выжившие автомобили

Уязвимость для современных средств обнаружения[ | ]

По большинству боевых и специальных вспомогательных машин, созданных с применением стелс-технологий, отсутствуют независимые данные по величине эффективной поверхности рассеяния (ЭПР) в различных диапазонах, так как экспертная оценка этой информации может повысить их уязвимость. Часть данных о заметности подобных машин основана на теоретических оценках, также существуют случаи намеренной дезинформации, завышающие либо, наоборот, занижающие реальное значение ЭПР

Поэтому ко всем оценкам величин заметности малозаметных военных машин следует относиться с высокой степенью осторожности

По мнению начальника противовоздушной обороны ВКС России генерал-майора В. Гумённого, в настоящее время «самолеты-невидимки», созданные по технологии Стелс, не невидимы для отечественных средств ПВО, — такие цели благополучно берутся на сопровождение и своевременно уничтожаются. Однако не упоминается ни расстояние, на котором возможно осуществлять подобные операции, ни количество целей, которое средство обнаружения способно сопровождать.. Также отсутствует документальное подтверждение прецедентов по перехвату «самолетов-невидимок» ПВО ВКС России.

Ударный «стелс»

Однако были у СССР не только стелс-разведчики, но и более серьёзные самолёты. Ещё со второй половины 70-х в КБ Сухого шли работы над проектом Су-24БМ. По сути, это было эволюционное развитие обычного Су-24. Размеры побольше, двигатели помощнее, летает выше и быстрее, несёт более крутое вооружение с электроникой. Но постепенно проект рос, и к 1981 году от Су-24 осталась лишь часть крыла.

Посмотрев на это, военные отказались считать машину просто модернизацией и решили дать старт полностью новому самолёту. К требованиям крейсерского сверхзвука добавили ещё и уменьшение заметности в радиодиапазоне. Так новая программа Т-60 стала полноценным ударным «стелсом».

В поздних проектах Су-24БМ (Т-6БМ) просматриваются черты будущего Су-34

Запасным вариантом было создание ударного самолёта из Су-27 с крылом по типу F-16XL. В этом проекте также использовались решения по снижению заметности. В итоге из него и вырос Су-34

Постепенно «шестидесятый» повторял судьбу проекта 24БМ — машина всё больше изменялась и усложнялась. То, что началось как тактический бомбардировщик, уже было нацелено на замену не только Су-24, но и Ту-22МЗ, а в увеличенный бомбоотсек влезали даже ракеты с Ту-160.

Сочетание крейсерского сверхзвука и высокой незаметности ещё больше усложняло и удорожало проект. Кроме того, вокруг Т-60 начали плести интриги.

КБ Сухого видело в новой машине возможность отбить у КБ Туполева стратегическую авиацию и заводы для производства таких самолётов. Туполевцы не могли не сопротивляться этому — и не только ставили палки в колёса «шестидесятого», но и проектировали свою собственную стелс-замену Ту‑22М3.

Возможный внешний вид одного из вариантов Т-60/Т-54 (фото: paralay.com)

Конкурент проекта «Сухого» — стелс-бомбардировщик Ту-170

В итоге проект Т-60, поменявший название на Т-54, дожил до 1994 года и тогда был закрыт. Можно сказать, что виноват был развал СССР, но, скорее всего, и сохранись Союз — ничего бы не вышло. Слишком велики были требования к машине и слишком много было вокруг неё интриг и споров. Тем не менее, наработки по Т-60 и Т-54 даром не пропали. Часть из них перекочевала на истребитель-бомбардировщик Су-34, часть досталась по наследству Су‑57.

Реконструкция внешнего вида Т-60/Т-54 на основе описания

операторы

22 F-117A самолет с 37 – го тактического истребительного крыла в Лэнгли AFB , штат Вирджиния, до развертывается в Саудовскую Аравию для операции Щит пустыни

Соединенные Штаты

  • Air Command Tactical
    • 4450th тактической группы – Tonopah Test Range , Невада
      • 4450th Тактический Эскадрон (1981-1989)
      • 4451st Tactical Squadron (1981-1989)
      • Тест 4453rd и оценка Squadron (1985-1989)
    • Тридцать седьмого Tactical Fighter Wing / Fighter Wing – Tonopah Range Test
      • Tactical четыреста пятнадцатый истребительная эскадрилья (1989-1992)
      • Tactical четыреста шестнадцатого истребительная эскадрилья (1989-1992)
      • Тактический истребитель четыреста семнадцатом Training Squadron (1989-1992)
  • Air Combat Command
    • Сорок девятый истребительный авиаполк – Holloman AFB , Нью – Мексико
      • 7 – я истребительная эскадрилья (1992-2006)
      • Восьмая истребительная эскадрилья (1992-2008)
      • Девятая истребительная эскадрилья (1993-2008)
  • ВВС Центр летных испытаний

Снятие с вооружения

ВВС США собирались эксплуатировать F-117 по крайней мере до 2018 года, однако нехватка денег на закупку новых многоцелевых истребителей F-22 заставила их начать процесс снятия «Найт Хока» с вооружения гораздо раньше. Официально об этом было объявлено осенью 2006 года. В том же году была закрыта школа подготовки пилотов F-117, её последний выпуск состоялся 13 октября 2006 года.

Первые десять F-117 были сняты с вооружения в декабре 2006 года. К марту 2008 года ВВС США продолжали эксплуатировать 15 самолётов этого типа. Формально процедура снятия с вооружения завершилась 22 апреля того же года, когда четыре F-117 в последний раз поднялись в воздух, совершив перелёт на авиабазу Тонопа.

Снятые с вооружения самолёты по состоянию на 2014 год находятся на хранении в специальном «хранилище 1000» и поддерживаются в полётопригодном состоянии. В 2016 году Конгресс США принял решение отправить имеющиеся F-117 на авиабазу Девис-Монтен в штате Аризона для хранения на открытой площадке. В феврале 2019 года в соседнем штате Невада наблюдались полёты четырёх самолётов этой модели.

Истребитель США в эстонском небе — перегрузки и час ”похмелья”

Опубликовано: луарвик 16|06|2014 || Просмотров: 3212

Фоторепортер Delfi совершил полет в кабине американского истребителя F-16, испытав на собственной шкуре все то, что чувствуют пилоты: перегрузки, не позволяющее сделать и вздоха сильное давление на грудную клетку.

Фото: Andres Putting

Ниже много фото с места событий и видео подобного полета на F-16

Рекомендуется к просмотру:

Что может отрабатывать стратегический бомбардировщик в небе над Раквере? Жители недовольны: британские вертолеты упражняются в небе Эстонии и по ночам В Эстонию прибыли британские боевые вертолеты Apache

[править] Про распил бюджетных денег

Ымперский пафос пиндосских поцреотов

Анонимус, знаешь ли ты, сколько ушло денег, чтобы создать F-117? Программа обошлась в 6,56 млрд. USD, включая НИОКР. Итогом стало создание угловатого ведра с ниибически дорогой эмалировкой, которое еле летало, зато стоило 42,6 млн. USD. Но для того ли компания Lockheed пробивалась к бюджетной кормушке, чтоб так просто отступить? Ответственные лица убедили кого надо, что эта фантасмагорическая хрень и есть та самая вундервафля, в которой остро нуждается USAF. Правда, на F-117 надо было не только летать, но и воевать. Потому был проведен ряд апгрейдов, увеличивших стоимость стелса до 111,2 млн. USD за штуку. А всего F-117 было построено 59 (вот и 6,56 млрд. USD). Плюс запчасти. Плюс реклама компании, как создателя самого крутого в мире самолета. Представляешь, сколько всего поимели локхиды за продвижение самолета, на котором можно было сражаться лишь с гондурасами, при условии полного господства в воздухе? Теперь прикинем стоимость базы в Неваде для «хромых гоблинов», их обслуживание, производство боеприпасов (стоимость одной бомбы GBU-27 — 55 тыс. USD) и т. д. Короче, все были при деле. А ты говоришь Булава…

Но это не предел для бездонного кошелька пиндосского налогоплательщика — один Northrop B-2 Spirit стоил в ценах 97-го года около 2 млрд. USD (с тех пор цена золота увеличилась в 5 раз, цена нефти — также, примерно в 5 раз, то есть в 2012-м году эта вундервафля стоила бы все $10 млрд, что, к слову, примерно в 3 раза превышает стоимость 75 тонн золотых слитков, по массе примерно равных массе этой вашей вундервафли), а их всего 20 штук построено, что в сумме примерно равно капитализации таких компаний, как IBM, Газпром или Microsoft (этот ваш Роспил и откат отдыхает).

Для ориентира — стоимость одного Су-27 около 30 млн. USD в экспортном варианте. F-117 на экспорт вообще не поставлялся.

Вообще, гипотетически, освоить столько денег и не попилить их, а по пофигизму дурости именно что спустить на дело тоже реально. Для этого нужно:

  1. купить по полигону для испытаний и Локхиду, и Нортропу
  2. построить там жильё для специалистов
  3. посорить деньгами, дабы подтянулись коммерсы торговать ширпотребом для персонала полигона же!
  4.  ??????
  5. ПРОФИТ в виде оставшихся в собственности полигонов и созданные рабочие места (для любителей бороться с безработицей таки плюс)

Проще говоря, налогоплательщик платит за стройку чуть ли не нового города.

Помимо этого, всегда есть вариант, что часть денег попилена на ВНЕЗАПНО правительственные же нужды — а именно, на всяческий TOP SECRET, CLASSIFIED и прочие ДАННЫЕ УДАЛЕНЫ.

«Стелс» — это выдумка американцев

Самый   патриотичный» миф из представленных. Якобыстелс» — это глобальный обман со стороны американцев с целью заставить СССР тратить деньги на гонку вооружений. Как утверждают адепты этого мифа, правда зашифрована в самом названии: stealth с английского можно перевести какхитрость».

Доказать, чтостелс» работоспособен, обычному обывателю почти невозможно. Для этого надо или знать физику минимум на университетском уровне, или иметь доступ к секретным данным испытаний. Экспериментально также не проверить — ни у кого из нас радара истелс»-самолёта в распоряжении нет.

Зато есть пара интересных моментов, которые рушат этот миф на корню.

Если   стелс» — это обман, почему на него продолжили тратить деньги и после развала СССР? Почему технологии начали применять по всему миру, в том числе и у нас в стране? Из объяснений остаётся разве что мировой заговор. А с этим уже не к нам, а в специализированные учреждения.

Толькостелс»-истребителей, успешно летающих, уже пять. Свои проекты таких машин есть у Южной Кореи, Японии, Индии, Турции. А если мы начнём говорить о беспилотниках…

ВЕЛИКОЕ ПРОЩАНИЕ С ВЕЛИКИМ ЧЕЛОВЕКОМ — ГЕНЕРАЛИССИМУСОМ ИОСИФОМ ВИССАРИОНОВИЧЕМ СТАЛИНЫМ. 9 МАРТА 1953 ГОДА. МОСКВА.

Merkava Mk.4, Израиль

Характеристики F-22 Raptor

Истребитель «Раптор» является многоцелевым воздушным объектом пятого поколения. Его разработками занимались компании Boeing, Lockheed и GD. Это самый новый и усовершенствованный истребитель-невидимка в мире.

F-22 основывается на принципе молниеносного поражения цели. Стоит отметить, что все вооружение «Раптора» находится в специальных внутренних отсеках для понижения заметности. Боевое крещение истребители прошли в Сирии осенью 2014 года. Экипаж F-22 может состояться только из одного человека. Чистая масса – около 20 т. Грузоподъемность колеблется в пределах 10 тонн. В комплектации два двигателя с мощностью по 7400 кгс. При полете истребитель развивает скорость до 2410 км/ч.

Тактико-технические характеристики

У ЗРК «Стрела-10» ТТХ отличаются мобильностью и скоростью реакции. Время готовности снаряда к запуску варьируется от 5 до 10 секунд, в зависимости от климатических условий. Прием целеуказаний происходит за 3-5 сек. Искажение данных по азимуту на расстоянии до объекта от 6 до 25 км составляет всего 1,5 градуса. Также достойные у ЗРК «Стрела-10» характеристики дальности стрельбы. Максимальная дистанция до цели с вероятностью поражения до 99,5 % равна 5 км. При этом высота полета может варьироваться в пределах от 25 до 3500 метров. На встречных курсах скорость движения ракеты составляется примерно 1500 км/ч, вдогонку – до 1100 км/ч. В свою очередь, распознавание воздушных объектов происходит на дальности до 12000 м.Перевод установки из маршевого положения в боевое занимает не более 20 секунд. Время полной перезарядки (4 ракеты) колеблется в районе 2-3 минут. Свертывание активных боевых средств занимает 3 мин.

См. также

Описание конструкции

Ударный самолет F-117 построен по схеме «летающее крыло». Он имеет V-образное хвостовое оперение. Конструкция машины выполнена с использованием технологий «стелс», это касается и формы самолета, и материалов, использованных в его конструкции.

Крыло имеет большую стреловидность (67,5°), фюзеляж выполнен в виде плоских гладких панелей, угол которых вычислен так, чтобы отражать сигнал РЛС в различные стороны. Такая форма фюзеляжа называется фасеточной, и именно она снижает заметность самолета на 90%. По такому же принципу сделан и фонарь кабины пилота. Он покрыт особым материалом, содержащим золото. Подобное покрытие устраняет опасность облучения внутрикабинного оборудования и экипировки пилота (его шлем может фонить на экране радара сильнее, чем весь самолет).

Шасси – трехопорное. Передняя стойка имеет одно управляемое колесо, также одноколесными являются и основные стойки. Самолет оснащен посадочным крюком и тормозным парашютом.

Над крыльями с обеих сторон фюзеляжа находятся воздухозаборники. Все контуры щелей и соединений имеют пилообразные кромки, что также рассеивает электромагнитные волны. Внешней подвески нет, все оружие размещено во внутренних отсеках. Плоские сопла экранированы особыми теплопоглощающими плитами, которые значительно снижают заметность самолета в ИК-диапазоне.

Все антенны и другие передающие устройства, расположенные на поверхности самолета, могут убираться внутрь корпуса. В конструкции F-117 были активно применены композитные радиопоглощающие материалы и покрытия. Весь корпус покрыт несколькими видами подобных материалов, которые наклеивались на него, как обои на стену. Самолет покрашен черной ферромагнитной краской, которая не только поглощает радиоволны, но и отлично рассеивает тепло.

Благодаря вышеперечисленным особенностям конструкции, F-117 имеет гораздо меньшую эффективную площадь рассеивания (ЭПР), которая составляет 0,1-0,01 м2. Это в несколько сот раз меньше, чем ЭПР у обычного самолета сходного размера. Таким образом, обнаружить самолет с помощью наземной РЛС или радара истребителя весьма непросто.

Хотя, если вражеский истребитель все-таки обнаружит F-117, то шансов у последнего не будет практически никаких.

У «Ночного ястреба» нет собственной РЛС, для уменьшения риска обнаружения все системы навигации и прицеливания самолета являются пассивными. Также нет активных систем радиоэлектронной борьбы (РЭБ). Для навигации используется спутниковая и инерциальная система. Прицельные приспособления представлены инфракрасными камерами и лазерной подсветкой цели, которая включается на крайне непродолжительное время.

Силовая установка состоит из двух двухконтурных турбореактивных двигателей General Electric F-404-GE-F1D2, каждый из которых развивает тягу 4 900 кг.

F-117 несет ракетно-бомбовое вооружение, может использовать и ядерные боеприпасы. Типичным оружием для самолета являются бомбы GBU-10 или GBU-27, может брать на борт ракеты AGM-88 HARM, AGM-65 «Maverick».

«Ночной ястреб» — очень узкоспециализированный самолет, он предназначен для ударов в ночное время по важным объектам противника. Все вооружение, которое он может брать на борт является управляемым. Оно отличается весьма высокой точностью (±0,1 м).

Ударный самолет F-117 очень неустойчив по рысканию и тангажу, поэтому в систему его управления введена специальная программа, которая не позволяет пилоту совершать опасные маневры.

Технология «Стелс»

Значительного прогресса в разработках инженеры американской добились в конце 1970-х. Ранее похожие технологии использовались для маскировки подводных лодок и наземной бронетехники. Тем не менее для сокрытия в воздушном пространстве большого объекта позже был применен усовершенствованный подход. «Стелс» — самолет, который незаметен для большинства радиолокаторов и техники, сканирующей в инфракрасном спектре. Обычные авиационные единицы, попадая в диапазон излучающих волн, улавливаются оборудованием. Этот эффект достигается благодаря отражению радиосингала от корпуса самолета. Чем больше площадь рассеивания, тем выше вероятность обнаружения объекта. Крупный бомбардировщик имеет показатель около 100, истребитель – до 12, а американский самолет «Стелс» – 0,3 кв.м.

Фундаментом технологии невидимки считаются две составляющие: максимальное поглощение излучения от локаторов поверхностью корпуса и отражение волн в направлении, не входящем в диапазон поиска РЛС. Решением этих задач стало специальное покрытие и угловая форма самолета. Разработки подобного воздушного объекта велись с начала 1960-х, однако ограниченные технические и финансовые ресурсы долго время не позволяли добиться должных результатов. Ситуация кардинально поменялась через полтора десятка лет. В 1981 году в небо поднялся первый самолет-невидимка «Стелс». С этого момента производство F-117 получило широкие масштабы.

Комментарии

Что мешает скрытности

«Главными врагами» скрытности летательных аппаратов являются:

  • плоские поверхности, расположенные поперек луча радара;
  • выпуклые поверхности;
  • кромки, швы и стыки;
  • замкнутые элементы конструкции, способные отражать сигнал к его источнику.

Типичным решением этой проблемы является использование S-образных воздуховодов. Их изогнутая форма закрывает двигатель и существенно снижает общую заметность самолета. Правда, при этом падает эффективность работы силовой установки. Сложнее уменьшить радиолокационную заметность самолетов сзади: кривое или очень длинное сопло вообще не сочетается с нормальной работой двигателя. Ситуацию спасает только тот факт, что у большинства боевых самолетов лопатки турбины прикрыты сзади форсажной камерой, которая несколько уменьшает их радиозаметность.

S-образный воздуховод прикрывает лопатки турбины от облучения радаром

Выпуклые поверхности прекрасно отражают луч радара, причем, в отличие от плоскостей, делают это с любых направлений. Типичным примером такой поверхности является передняя кромка крыла. Решение данной проблемы – это использование прямых угловатых конструкций со скошенными краями и законцовками. Они уменьшают заметность самолета или вертолета, правда, при этом страдают аэродинамические качества.

Скрытность летательного аппарата в радиолокационном диапазоне нарушают кромки, стыки и швы. Поэтому их количество пытаются максимально уменьшить: для повышения скрытности создатели бомбардировщика В-2 вовсе отказались от килей и стабилизаторов. Кроме того, кромки «невидимок» делают параллельными друг другу, чтобы уменьшить количество ракурсов, с которых самолет будет максимально заметен. Например, у российского истребителя Су-57 передняя кромка крыла параллельна передней кромке стабилизатора. Аналогичные решения можно увидеть на американских самолетах F-22 и F-35.

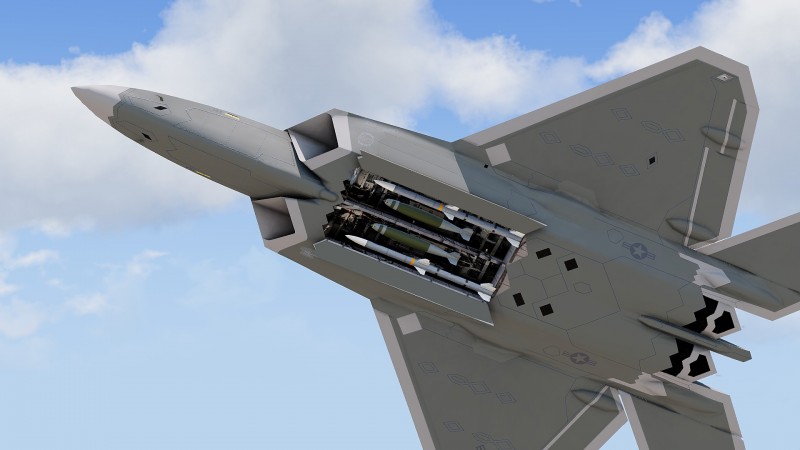

Пилообразные кромки отсека вооружения на F-22

Стыки обшивки и крышки делают пилообразными, причем размеры зубцов специально подбирают под длину волны РЛС и делают их параллельными кромкам крыла или стабилизатора.

В конструкции самолетов присутствуют элементы, способные свести на нет все усилия по снижению его заметности. К ним, например, относится кабина пилота или часть, образуемая стыком крыла и фюзеляжа. Они работают по принципу ретрорефлектора или уголкового отражателя. Попав в кабину пилота, луч радара несколько раз отражается от ее стенок и уходит в обратном направлении, значительно демаскируя аппарат. Для устранения этого эффекта фонарь кабины современных самолетов покрывают тонким слоем металла, из-за чего он имеет золотистый или зеленоватый оттенок.

Еще одной проблемой на пути к уменьшению заметности является собственный радар самолета. Он располагается в носовой части машины под головным обтекателем, прозрачным для радиоволн. Даже в выключенном состоянии БРЛС способна полностью демаскировать самолет, потому что ее антенна по понятным причинам имеет прекрасные отражающие свойства. Поэтому в неработающем состоянии тарелку поворачивают вверх, это касается и суперсовременных радаров с фазированной решеткой.

Технология «Стелс». Инновация от японских учёных.

Ряд проведённых японскими исследователями опытов показал, что при оборудовании уже существующей конструкции малозаметных самолётов дополнительными криволинейными формами, шанс их обнаружения снижается почти на треть. Суть модернизированной технологии достаточно проста – нижняя часть самолёта создаётся таким образом, чтобы неровности, могли максимально не допустить отражения радиоволны обратно к радару, и по мнению российских учёных, вероятней всего эта поверхность представляет собой множество тетраэдров, или попросту пирамидок правильной формы.

Отражение радиоволн от тетраэдрической поверхности

Когда радиоволна попадает на такую поверхность, то по всей вероятности отразиться она под углом в 120 или 90 градусов (в зависимости от количества плоскостей), тем самым оставив самолёт незаметным для наземных средств радиолокационного наблюдения. Тем не менее, стоит отметить, что японские учёные не спешат рассекречивать специальный материал, из которого будет выполнена поверхность поглощающая большинство типов радиоволн, ввиду секретности технологии.

Имеется у новой разработки и один существенный недостаток – из-за неровности поверхности, самолеты, снабжённые текущей технологией, не смогут разгоняться до сверхзвуковых скоростей, ввиду чего вопрос касательно применимости идеи всё ещё остаётся актуальным.

Технические характеристики Lockheed F-117

Длина самолета составляет 20 м, в то время как размах крыла превышает отметку в 13 м. В экипаж входит один пилот. Масса F-117 варьируется в пределах от 13,4 до 23,8 тонн, в зависимости от загруженности и запаса топлива. Изначально планировалось уменьшить номинальный вес самолета до 10 т, однако в итоге установка охлаждения потребовала дополнительного места. В результате пришлось дорабатывать нижнюю часть корпуса. В комплектацию входят 2 двигателя F404 с суммарной тягой в 9700 кгс. Что касается летных характеристик, то максимальная дальность полета составляет порядка 1720 км. При этом боевой радиус равен 860 км. «Ночной Ястреб» способен подниматься на высоту до 13,7 километра. Скорость движения составляет 993 км/ч, в автономном режиме – 905 км/ч.

Литература

«Стелс» имеет немецкие корни

Среди людей, обожающих славить технологические достижения Третьего рейха, распространено мнение, что все послевоенные изобретения были сделаны именно в рейхе, а потом украдены. Не является исключением и создание «стелс».

Якобы братья Хортен ещё в ходе войны разрабатывали межконтинентальный стелс-бомбардировщик для ударов по США и незаметный истребитель для завоевания господства в воздухе. Потом эти технологии были захвачены американцами, и «туповатым янки» потребовалось более 30 лет, чтобы в них разобраться и поставить в серию.


Ho.229 — якобы немецкий стелс-истребитель

На ту же тему

Самолёты Третьего рейха: могли ли немцы обогнать время?

Как и большинство мифов о научном могуществе Третьего рейха, этот не имеет никакой основы.

В качестве аргумента его сторонники приводят тот факт, что инженеры Хортен активно работали над созданием самолётов типа «летающее крыло» — в будущем окажется, что это одна из лучших компоновок для «стелс».

Но знали ли об этом немцы?

Ни одного документа об исследовании ЭПР самолётов в рейхе пока не найдено, ни о каких экспериментах с невидимостью для радаров в авиации неизвестно. Правда, были работы для подводного флота, чтобы сделать перископы подлодок малозаметными. Но об адаптации результатов исследований для авиации также нет данных.

Может, у немцев получилось случайно? В 2009 году канал National Geographic провёл эксперимент, построив полноразмерный макет самолёта Ho.229. В некоторых проекциях удалось достичь незначительного снижения ЭПР при использовании радаров того периода. Вот только эти проекции располагались хаотично, и шансы, что именно они попадут под облучение, были минимальны. Подобным «случайным» снижением ЭПР обладало бы любое летающее крыло, но получить от этого преимущества в бою не вышло бы.


Но.ХVIII — якобы стелс-бомбардировщик для ударов по США. Вот только реальный проект выглядел иначе

Ещё один аргумент — об использовании угля в конструкции Ho.229 для поглощения радиоволн. Братья Хортен и правда собирались в серийном самолёте применить композит из клея, опилок и угольной пыли, покрытый с двух сторон фанерой. Вот только его задачей было снижение не заметности, а веса самолёта — при сохранении прочности и устойчивости к деформирующим нагрузкам, о чём и говорится в немецких документах. Да и никакими особыми свойствами поглощения радиоизлучения уголь не обладает.


Вот так выглядел реальный проект Но.ХVIII. Гондолы двигателей и шасси напрочь убивают всю похожесть на «стелс»

Один из главных источников мифа — сам Реймар Хортен, который иммигрировал в Аргентину и пытался развивать там авиастроение. В 80-х немец начал активно рассказывать, что именно он придумал «стелс» и его самолёты были невидимы для радаров. Непонятно только, почему он заговорил об этом лишь после того, как «стелс» прогремел в мировой прессе?

Сорта тюльпанов фото и названия: раннецветущие тюльпаны

Экспонаты музеев

Истребитель F-35 Lightning II: небывалый прорыв или эпический провал ВПК США

«Стелс» всегда похож на шедевр кубизма

Самые первые стелс-самолёты выглядели и правда крайне необычно. Ломаные формы, никаких гнутых линий и плавных переходов. По сей день, когда мы говорим о малозаметных самолётах, в голове рождается именно такая картинка.

Но в конце 80-х годов образ таких машин стал меняться. Уже В-2 выглядел почти как нормальное летающее крыло, F-22 и F-35 походили на вполне обычные самолёты. Многие решили, что произошёл частичный отказ отстелса» в пользу нормальной аэродинамики, чтобы самолёты не летали, как кирпичи.

На деле, эти изменения стали результатом развития вычислительных мощностей. Рассчитатьстелс» без применения компьютеров просто невозможно. В 70-х годах развитие вычислительных мощностей позволяло считать только объекты, состоящие из плоскостей. Оттого и пошли такие необычные формы, которые через пень-колоду заставляли летать. Но компьютеры совершенствовались быстро, и скоро стало возможно рассчитать куда более сложные, но привычные для нашего глаза и для аэродинамики формы, сохранив высокий уровень незаметности. Правда, на объектах вроде кораблей пока альтернатив ломаным формам нет — слишком уж большие.

Одним из самых незаметных самолётов, когда-либо летавших, считается американский Bird of Prey. Говорят, его ЭПР даже чуть ниже, чем у F-117. А ломаных форм нет совсем

«Стелс» всегда похож на шедевр кубизма

Самые первые стелс-самолёты выглядели и правда крайне необычно. Ломаные формы, никаких гнутых линий и плавных переходов. По сей день, когда мы говорим о малозаметных самолётах, в голове рождается именно такая картинка.

Но в конце 80-х годов образ таких машин стал меняться. Уже В-2 выглядел почти как нормальное летающее крыло, F-22 и F-35 походили на вполне обычные самолёты. Многие решили, что произошёл частичный отказ от «стелса» в пользу нормальной аэродинамики, чтобы самолёты не летали, как кирпичи.

На деле, эти изменения стали результатом развития вычислительных мощностей. Рассчитать «стелс» без применения компьютеров просто невозможно. В 70-х годах развитие вычислительных мощностей позволяло считать только объекты, состоящие из плоскостей. Оттого и пошли такие необычные формы, которые через пень-колоду заставляли летать. Но компьютеры совершенствовались быстро, и скоро стало возможно рассчитать куда более сложные, но привычные для нашего глаза и для аэродинамики формы, сохранив высокий уровень незаметности. Правда, на объектах вроде кораблей пока альтернатив ломаным формам нет — слишком уж большие.

Одним из самых незаметных самолётов, когда-либо летавших, считается американский Bird of Prey. Говорят, его ЭПР даже чуть ниже, чем у F-117. А ломаных форм нет совсем

Российский проект-невидимка «Беркут»

В 1997 году был выпущен первый экспериментальный палубный истребитель Су-47. Его конструктором стал Михаил Погосян. Работа над проектом осуществлялась на территории России. Су-47 считается полностью стратегическим объектом, поэтому на нем не установлено никакого вооружения. Его целью является получение и анализ разведданных с хорошо защищенных точек противника. В дальнейшем планируется модернизация самолета до легкого бомбардировщика.

Экипаж – 1 пилот. Номинальная масса объекта – 26,5 т. Оба двигателя двухконтурные турбореактивные с форсажной камерой. Общая тяга обеспечивается в 17500 кгс. Это позволяет Су-47 достигать скорости в 2500 км/ч.

Юрий Пашолок. Самый массовый немецкий танк, родившийся из башни

Основные занятия

Почему он оказался бесполезным?

B-2 Spirit создавался с одной-единственной целью: без помех разбомбить нужные объекты СССР. Но первый полет бомбардировщика состоялся в 1989 году, когда соцлагерь уже разваливался, а ближе к середине девяностых, когда первые «Духи» начали поступать на вооружение, СССР уже давно распался. Холодная война закончилась, а на предполагаемую «горячую» бомбардировщик-невидимка опоздал. Преодолевать сверхмощную ПВО Советского Союза стало незачем, ельцинская Россия была для США вполне верным союзником. Ядерные бомбы на самолетах заменили обычными, и мир так и не узнал, достаточно ли B-2 Spirit незаметен, чтобы преодолеть действительно современные радары. Потому что все случаи боевого применения «самолета-невидимки» были, мягко говоря, не против равных противников, например, Югославии, Ирака, Афганистана, Ливии.

В русскоязычных кругах, правда, ходит легенда, что во время налетов на Югославию один B-2 Spirit был сбит сербскими зенитчиками. Но в данном случае имеет место банальная ошибка: батарея С-125 Золтана Дани сбила не «Спирит», а F-117 Nighthawk — тоже довольно продвинутый самолет, но с несравнимо худшими технологиями малозаметности. Сами же B-2 боевых потерь не несли никогда — только один «дух» был потерян во время аварии.

Lockheed F-117 Nighthawk. Именно такой самолет сбили в Югославии в 1999 году. Фото: wikipedia.org

Впрочем, большой пользы от неубиваемого самолета все равно получить не удалось. Для выполняемых им задач B-2 Spirit имел явно излишние характеристики, а его эксплуатация обходилась чудовищно дорого: достаточно сказать, что без специального ангара радиопоглощающее покрытие самолета теряет свои замечательные и пока ни разу не пригодившиеся свойства.

С учетом всех расходов стоимость бомбардировщика-невидимки зашкалила уже за два миллиарда долларов, и вместо планируемых 132 штук на сегодняшний день построено всего 20. Причем командование ВВС США полагает, что это на 20 самолетов больше, чем нужно. Потому великолепный футуристичный бомбардировщик, созданный для Третьей мировой, в недалеком будущем отправится в отставку. И это хорошо, потому что Третья мировая нам точно не нужна.

Метки

Прозвища

Официальное название самолета является «Night Hawk», однако альтернативная форма «Nighthawk» часто используется.

Как приоритет скрытности над аэродинамикой, он получил прозвище «Wobblin’ Гоблин» из – за его предполагаемую нестабильность на низких скоростях. Тем не менее, F-117 пилоты заявили прозвище незаслуженно. «Wobblin’ (или ИРМ) Гоблин», скорее всего , пережиток раннего голубые / Старший Trend (ФСД) дней проекта , когда нестабильность была проблема. В USAF, «Леший» (без шаткого) сохраняется в качестве псевдонима из – за появлением самолета. Во время операции Буря в пустыне , саудовцы назвали самолет «Шаба», которое в переводе с арабского «Призрак». Некоторые пилоты также называют самолетом «Stinkbug».

«Стелс» должен быть фанерным

Самолёты с тряпичным и фанерным покрытием невидимы для радаров — радиоволны через них просто проходят, говорят сторонники этого заблуждения. И для уничтожения современного ПВО достаточно снова начать строить По-2 или британский «Москито» — их никто не заметит.

В чём-то это даже так, вот только есть одно «но»: чтобы такой самолёт был по-настоящему незаметным для радаров, он должен быть весь из фанеры.

Не только обшивка — но и внутренние конструкции, в том числе и несущие, двигатель, баки, вооружение.

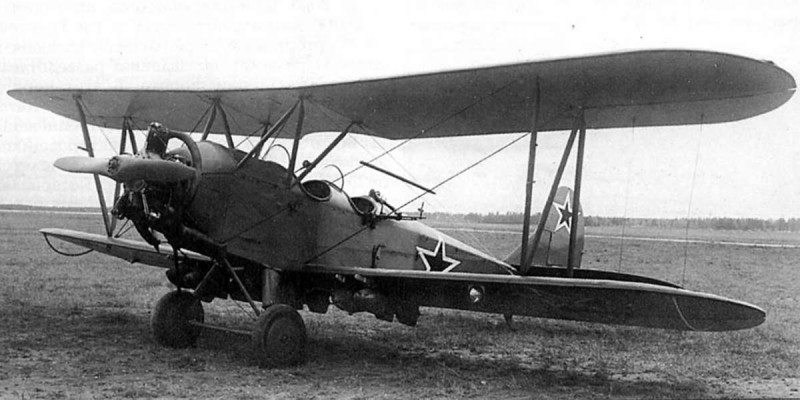

По-2 — наверное, самый знаменитый представитель «фанерно-полотняного» подвида малозаметных самолётов

Если же металл в конструкции есть — а его обычно много, — такой самолёт будет обнаружен так же просто, как и любой другой без применения технологий «стелс».

Да, для ранних и самых плохеньких радаров это могло сыграть некоторую роль, но даже чуть более совершенные английские радары времён Второй мировой вполне видели свои же «Москито». Да и По-2, в котором было не так много метала, радарами уже 50-х годов прекрасно обнаруживался на максимальной дистанции — двигатель всё равно металлический.

Интересно, что в тех же 50-х, в ходе работ над будущим А-12, американцы думали о создании пластикового самолёта — ведь этот материал тоже «прозрачен» для радаров. Но первые же испытания показали: никакой выгоды это не даёт. Толстые слои пластика вполне заметны для радара.

Характеристики

Силовая установка

Силовую установку самолёта составляют два двухконтурных турбореактивных двигателя (ТРДД) F404-F1D2, сконструированные инженерами корпорации General Electric. На максимальном режиме каждый развивает тягу 4 850 кгс.

F404-F1D2

эти турбореактивные двигатели установлены на борту

С обеих сторон фюзеляжа располагаются регулируемые воздухозаборники. Материал, из которого они изготавливаются — композит с большим радиопоглощающим коэффициентом. Это сделано для снижения заметности в полёте.

Ещё одно отличие конструкции воздухозаборников, значительно снижающее радиозаметность — наличие разделителя потока. Не попадающий в двигатель воздух направляется в экранируемое крылом сопло плоского сечения. Его размеры — 165×25 см.

Снизу панели сопла оснащены специальными плитками, хорошо поглощающими тепло. Количество сопел — 2.

Двигателем F404-F1D2 кроме «Ночного ястреба» оснащались одиннадцать типов боевых самолётов, в том числе палубный штурмовик F/A-18 «Hornet».


Двигатель «Ночного ястреба» — F404-F1/D2 корпорации «Дженерал Электрик»
