Истребитель корабельного базирования су-33

Вооружение

Истребитель будет вооружаться 30-миллиметровой авиационной пушкой модели 9-А1-4071К, которая представляет собой усовершенствованную версию пушки ГШ-30-1, выпускаемой для самолетов Миг-29 и Су-27. Эта пушка способна отработать весь боекомплект в любом режиме огня. Во внутренние бомбоотсеки будут закладываться новые управляемые ракеты класса «воздух-воздух» разной дальности. Они отличаются от предшественников повышенной чувствительностью, помехозащищенностью и возможностью обнаружения и захвата вражеской цели прямо во время автономного полета. Вероятно также, что на внешних узлах подвески будут использоваться ракеты «воздух-воздух» модели КС-172. В общей сложности, истребитель пятого поколения получил 14 типов вооружения.

Описание и применение Су-28

Самолет представляет упрощенную модификацию Су-25Уб, в которой сократили состав вооружения и оборудования.

Экипаж самолета рассчитан на двух человек. Предназначение состояло в обучении начинающих летчиков технике пилотажа, самолетовождения, отработке фигур высшего пилотажа.

Обучение на Су-28 могло сделать из курсанта, который до этого осваивал поршневые самолеты, квалифицированного пилота.

В ходе обучения на этом самолете выполнялись следующие виды летной подготовки:

  • первоначальный вид обучения;

  • отработка техники пилотажа и самолетовождения в разное время суток, простых и тяжелых метеоусловиях;

  • обучение техники ведения машины в режиме «слепого полета»;

  • обучение в режиме аварийной работы: отказа двигателей, пилотажно-навигационного оборудования, других систем самолета.

К возможностям учебно-тренировочного самолета Су-28 относятся:

  • максимальная преемственность с боевым и учебно-боевым вариантами Су-25 относительно оборудования кабин, техники пилотирования и летно-технических характеристик;

  • высокая маневренность;

  • возможность выполнения взлета, посадки и полета на одном работающем двигателе;

  • возможность эксплуатации машины на дизельном топливе;

  • расположение самолета на грунтовых аэродромах;

  • компоновка шасси, позволяющая совершать грубые посадки;

  • высокие показатели надежности и отказобезопасности, минимальные затраты на техническое обслуживание.

Конструкция предусматривает установку на самолете четырех подвесных баков, емкость каждого из которых составляет 800 литров, и сбрасывания их в режиме аварийной посадки.

От своего предшественника Су-25УБ самолет отличало отсутствие следующих элементов и систем:

  • бронеэкранов двигателей;

  • балочных пилонов и держателей;

  • прицельного оборудования;

  • электрооборудования снимаемых систем;

  • систем, отвечающих за управление оружием;

  • дополнительной проводки в управлении рулем высоты;

  • пенополиуретана в топливных баках.

Также несколько упрощена топливная система самолета, демонтирована часть ее агрегатов.

Место снятого оборудования заняли центровочным грузом.

В кабине летчиков на место снятой аппаратуры установили заглушки. Их же разместили в отверстиях снятых систем и нише пушечной установки.

Проекты и модификации

5.1 Проекты 70-х годов

  • Су-27К – палубный истребитель на основе Су-27, для авианосцев проекта 1160. Добавлены тормозной гак, усиленное шасси и складные консоли крыльев.
  • Су-28К – двухместный палубный штурмовик для авианосцев проекта 1160. Модифицированный Су-27К, оснащенный такой системой управления вооружением, которая дает возможность использовать такие классы средств поражения, как воздух-земля, воздух-корабль и воздух-РЛС. Является базой для самолета РЛДН и других модификаций.
  • Су-28КРЦ – палубный самолёт целеуказания и разведки для авианосцев проекта 1160. Модифицированный Су-28К.
  • Су-29К – палубный истребитель-перехватчик для авианосцев проекта 1160. Усовершенствованная система управления вооружением, дающая возможность использовать ракеты К-33 большей дальности воздух-воздух. Модифицированный Су-27К.
  • Су-27КИ — палубный истребитель, основанный на Су-27, для авианосцев проекта 1153, а затем — для предварительного варианта авианосцев проекта 1143.5.
  • Су-27КШ – палубный штурмовик, основанный на Су-27, для авианосцев проекта 1153, а затем — для предварительного варианта авианосцев проекта 1143.5.

5.2 Поздние проекты

  • Су-27К – палубный истребитель, основанный на Су-27, для авианосцев проекта 1143.5.
  • Су-27КУ – палубный учебно-тренировочный двухместный самолёт.
  • Су-27КРЦ – палубный двухместный самолёт целеуказания и разведки.
  • Су-27КПП — палубный двухместный самолёт-постановщик помех.
  • Су-27КТЗ / Су-27КТ – палубный двухместный самолёт-топливозаправщик.
  • Су-33УБ / Су-27КУБ – палубный учебно-боевой двухместный самолёт на основе наработок по Су-27КТ и Су-27КУ. Изготовлен лётный образец в количестве одной единицы. В настоящее время проект закрыт.
  • Су-33 — обозначение истребителей Су-27К, с того времени, когда они были приняты на вооружение. Самолеты входят в состав авиационной группы тяжелого авианесущего крейсера «Адмирал Кузнецов».

Летно-технические характеристики

  1. Пилотирование осуществляет один человек.
  2. Длина — 21 м.
  3. Высота — 5,7 м.
  4. Размах крыльев — 14,7 м.
  5. Ширина (с убранными крыльями) – 7,4 м.
  6. Площадь крыльев — 67,8 квадратного метра.
  7. Сила, действующая на крыло (стандартная) – 383 кг/м.
  8. Сила, действующая на крыло (максимальная) – 486 кг/м.
  9. Основа шасси СУ-33 — 5,9 м.
  10. След шасси — 4,44 м.
  11. Вес (без нагрузки) – 19,6 тонны.
  12. Вес (со стандартной заправкой и боекомплектом) – 30 тонн.
  13. Вес (максимальный взлетный) – 33 тонны.
  14. Вес топлива (стандартная заправка) – 5,4 тонны.
  15. Вес топлива (наибольшая заправка) – 9,4 тонны.
  16. Объем баков с топливом – 1 кубометр.
  17. Вес (посадочный стандартный) – 22,4 тонны.
  18. Вес (посадочный наивысший) – 26 тонн.
  19. Тяга (стандартная) – 76,6 кг/м.
  20. Тяга (форсированная) — 125 кг/м.
  21. Тяга (модернизированная) — 135 кг/м.
  22. Вес двигателя – 1,5 тонны.
  23. Максимальная скорость (посадочная) – до 250 километров в час.
  24. Максимальная скорость (в зените) – 2300 километров в час.
  25. Максимальная дальность полета (у поверхности) — до 1000 километров.
  26. Максимальная дальность полета (в зените) — до 3000 километров.
  27. Время барражирования (удаление до 255 километров) — 2 часа.
  28. Высота полета (предельная) — 17 километров.
  29. Тяговооруженность (стандартная, форсажная) – 0,96.
  30. Тяговооруженность (максимальная, форсажная) – 0,76.
  31. Взлетный разбег – 105 метров.
  32. Посадочный пробег – 90 метров.

Литература и источники информации

Литература

Ильин В. Е. Боевые самолёты России XXI века. — «Современная авиация». — М.: АСТ, 2004. — 128 с. — ISBN 5-17-005689-3

Мороз С., Приходченко И., Колобанов В. Истребитель Су-27. — «Экспринт: Авиационный фонд». — М.: Экспринт, 2004. — 48 с. — ISBN 5-94038-061-1

Ссылки

Перелёт Су-27КУБ под управлением В. Г. Пугачёва с базы Североморск-3 на ТАКР «Адмирал Кузнецов», 1999 год (фото, видео)

Статья на сайте «Уголок неба» о самолёте-прототипе Су-27

История создания многоцелевого палубного самолёта Су-27КУБ на сайте paralay.com

Подборка материалов о проектах отечественных авианосцев и палубных самолётов на сайте paralay.com

Почему на флоте служили дольше?

ИСТОРИЯ СОЗДАНИЯ ИСТРЕБИТЕЛЯ СУ-27

Первые проработки перспективного истребителя четвертого поколения начались на фирме П.О. Сухого по инициативе начальника отдела общих видов О.С. Самойловича в конце 1960-х годов едва ли не подпольно. Первый вариант компоновки самолета, получившего «фирменное» обозначение Т-10, разработал В.И. Антонов. У истоков создания знаменитого самолета стояли О.С. Самойлович, В.И. Антонов, В.А. Николаенко и непосредственно сам П.О. Сухой.

Требованиями к новому истре­бителю были высокая маневренность, большая дальность полета, мощное вооружение и сов­ременный комплекс БРЭО, необходимые для того, чтобы эффективно противодействовать американскому истребителю F-15.

Первый вариант «советского ответа» на F-15 был подготовлен в феврале 1970 года. Он получил обозначение Т-10. Аванпроект получился несколько необычным на то время — интегральная компоновка в сочетании с крылом умеренной стреловидности с развитыми корневыми наплывами. На самолетах подобной компоновки фюзеляж, как таковой, отсутствует. Подъемную силу создает не только крыло, но и корпус. За счет этого удалось увеличить внутренние объемы планера, разместив в них топливные баки большой емкости и электронное оборудование. Т-10 изначально проектировался как статически неустойчивый в канале тангажа самолет. Устойчивость обеспечивала электродистанционная система управления. ОКБ Сухого впервые в мире установила ЭДСУ на дальнем ракетоносце Т-4, эта система в доработанном виде перешла на будущий Су-27.

Официально ВВС СССР сформулировали требования к перспективному фронтовому истребителю (ПФИ) в 1971 году; за основу взяли характеристики американского F-15, увеличив их на 10% В этот период ВВС США взяли на вооружение концепцию истребительного парка, состоящего из двух типов машин: легких – F-16 и тяжелых – F-15. В Советском Союзе поступили точно также. Расчеты показали, что оптимальный состав истребительного парка ВВС СССР должен включать одну треть тяжелых и две трети легких истребителей (в современных российских ВВС тяжелыми считаются истребители Су-27, а легкими – МиГ-29). Летом 1972 года руководством страны было принято решение о полномасштабной разработке перспективных фронтовых истребителей. Первым главным конструктором по теме Т-10 стал Н.С. Черняков, проектированием занималась бригада Л.И. Бондаренко

Первый прототип Т-10 на площадке музея ВВС в Монино

В ходе проектирования конструкторы столкнулись с необычной проблемой: в СССР расчетной полетной массой считалась масса самолета с 80% заправкой, но по емкости баков Т-10 получился гораздо ближе к фронтовому бомбардировщику, чем к истребителю. Отказ от «лишнего» топлива позволял снизить массу и удовлетворить требования заказчика в ущерб эффективности боевого применения Разработчикам и заказчикам удалось найти компромиссное решение — разделили требования к Т-10 на две части: с основным вариантом заправки (примерно 5,5 т керосина) и с полной заправкой (порядка 9 т) при снижении требований к максимальной эксплуатационной перегрузке. В результате дальность полета истребителя Су-27 с полной заправкой превышает дальность полета большинства истребителей с подвесными топливными баками.

Эскизное проектирование было окончено в 1975 году, а в 1976-м вышло постановление Совета министров СССР о разработке самолета Су-27. С февраля 1976 году главным конструктором Су-27 стал М.П. Симонов. Первый полет на Т-10-1 выполнил 20 мая 1977 года B.C. Ильюшин,

В 1978 году в Комсомольске-на-Амуре началась сборка самолетов установочной партии. Оказалось, что самолет хоть и мог быть запущен в серийное производство, но по ряду параметров не удовлетворял техническому заданию, более того, проигрывал F-15. Потому по настоянию М.П. Симонова данный вариант истребителя так и не был запущен в серийное производство. Де-факто предстояло спроектировать истребитель заново. Без решительной поддержки министра авиапрома И.С. Силаева истребитель Су-27 (Т-10С) в его известном всему миру облике вряд ли бы состоялся — слишком много времени и денег ушло на проектирование и постройку первых Т-10. Первый Т-10С (Т10-7) поднял в воздух аэродрома ЛИИ в Жуковском 20 апреля 1981 года B.C. Ильюшин. Государственные испытания Су-27 были завершены в 1985 г., при этом серийное производство началось раньше – в 1982-м.

Серийные Су-27 начали поступать в войска с 1984 г., однако официально на вооружение были приняты лишь в 1990 г., после устранения недостатков, выявленных в ходе эксплуатации. Истребители поступавшие на вооружение ВВС получили обозначение Су-27С (серийный), а войск ПВО – Су-27П (перехватчик).

История создания

3.1 Требования к истребителю

От Су-33 требовалось сохранить все конструктивно-компоновочные решения и плюсы Су-27, а также эффективно ликвидировать надводные цели. В 1985 году, после того как эскизный проект, отвечающий этим условиям был предоставлен, он был утвержден главнокомандующими Военно-Морского Флота и Военно-Воздушных Сил.

3.2 Прототипы

В 1987 году в ОКБ Сухого собрали первый прототип, получивший обозначение Т-10К-1, у которого не было горизонтального оперения и складывающегося крыла. Тогда же он был испытан в небе. В его производстве часть деталей были взяты с «обычных» с Су-27. В конце 1987 года в воздух поднялся прототип Т-10К-2, который уже был оснащен горизонтальным оперением и складывающимся крылом. В следующем году этими особенностями был снабжен и Т-10К-1.

3.3 Серийное производство

Изготавливаться серийно истребитель стартовал в 1989 году в Комсомольске-на-Амуре, после того как появился его экземпляр для выполнения статических испытаний. Первый серийный самолет, Т-10К-3, появился в 1990 году. К концу этого года были построены шесть самолетов, которые в 1991-м прошли летные испытания.

Из-за кризиса 90-х годов темп производства Су-33 значительно упал. Общее количество существующих истребителей равняется двадцати шести, двадцать из которых дислоцируются на авиационном крейсере «Адмирал флота Советского Союза Кузнецов».

Почему Сохнут Кончики Листьев у Домашних Растениях?

Особенности палубного истребителя Су-33

Данная модель истребителя корабельного базирования предназначена для противовоздушной обороны и может осуществлять трамплинный взлет и аэрофинишерную посадку на палубу авианесущего крейсера, например авианосеца Адмирала Кузнецова. Она имеет характерные особенности:

  • для увеличения дальности полета оборудована система полетной дозаправки топливом при помощи выдвижной заправочной штанги;
  • установлено дополнительное горизонтальное оперение наплыва крыла;
  • парашютно-тормозная установка аннулирована, вместо нее установлен новый опускаемый посадочный гак имеющий специальные системы выпуска, подтягивания и демпфирования;
  • установлен новый тип специфического бортового и связного оборудования (помехозащищенная импульсно-доплеровская РЛС) для выполнения полетов на фоне моря или земли и посадок на палубу авианосца;
  • механизация крыла изменена.

Трамплинный взлет и приземление на палубу авианосца, это весьма непростая задача для пилота, поистине высший пилотаж вождения истребителя. Во время выполнения посадки нагрузка на летчика превышает 8-9 единиц, так как весьма непросто попасть в короткий отрезок палубы между аэрофинишерами, причем отклонение от осевой линии должно быть не более 3 метров. Для совершенствования подобных навыков используют инженерно-технический комплекс, взлетно-посадочную систему «Нитка» (с имитацией палубы), находящуюся в Крыму. В 2020 году там планируют совершенствовать свою подготовку 20 пилотов.

Интересные факты об Су 33

В небольшом видеоролике, размещённом в СМИ, видно как самолёт снижается над палубой ТАКР «Адмирал флота Советского Союза Кузнецов» и не касаясь её вновь взмывает в небо. Неискушённому зрителю кажется, что самолёт неудачно заходит на посадку и едва не упав, вновь с трудом набирает высоту. На деле, лётчики таким образом отрабатывают маневр ухода на второй круг с высоты выравнивания – это обязательное тренировочное упражнение из курса боевой подготовки.

Два Су 33 в возвуздухе

Широкая известность палубного истребителя подтверждается таким курьёзным фактом, что прозвище Су 33 получил от комментатора Андрея Блохина популярный российский хоккеист Сушинский по совпадению игрового номера и первых букв его фамилии.

В 1988 году 28 сентября из-за выхода из строя гидравлической системы, опытный образец с бортовым номером 37 на околозвуковой скорости и высоте 2 тыс. метров стал неуправляемым. Лётчик-испытатель Н. Садовников катапультировался и остался жив.

При выполнения полётного задания полковником Тимуром Акапидзе 11 июля 1997 года произошло самопроизвольное отключение электродистанционной системы управления, лётчик не растерялся и успешно катапультировался.

Сложные погодные условия 17 июня 1996 года не дали продолжить тренировочный полёт лётчику В. Кузьменко, он не успел катапультироваться и погиб.

Су 33 с бортовым номером 73 потерян 11 мая 2000 года из-за неисправности в системе управления. Пилотировавший машину полковник В. Кретов немедленно катапультировался и в 50 км от базы удачно приземлился.

На авиашоу в честь дня морской авиации 17 июля 2001 года, лётчик-испытатель Т. Акапидзе выполнил сложный показательный пилотаж, после которого Су 33 внезапно упал и загорелся.

Пилота срочно эвакуировали, но по дороге от сильных ранений он скончался

При выполнении посадки на ТАКР «Адмирал Кузнецов» 5 сентября 2005 года произошёл обрыв аэрофинишёра, Су 33 с номером 82 проскочил посадочную палубу и нырнул в воду. Пилотировавший машину подполковник Ю. Корнеев, не растерявшись, успел катапультироваться.

Силовая установка Су-33

Палубный истребитель этой модели оснащен двумя двигателями ТРДДФ АЛ-31К мощностью в 13 300 кгс каждый. Эти модели являют собою турбореактивные двухконтурные агрегаты с форсажными камерами. На Су-33 можно установить дополнительный подвесной бак с топливом. Данный самолет имеет возможность дозаправляться прямо в воздухе, причем роль заправщика может выполнить другой Су-33. В воздушном режиме заправки истребитель может получить до 6 тонн топлива.

В новом истребителе было установлено более качественное и современное бортовое оборудование. Была устранена вся механическая система управления, на замену которой пришел автоматический навигационный комплекс, обеспечивающий управление всеми основными системами. Он предусматривает автоматическую регулировку тяги двигателей, корректирует полет к заданной точке, а также возможна автоматическая посадка за счет использования системы «Резистор-К-42», которая устанавливается на авианосцах.

Преимущества самолета

По сравнению с Су-27, истребитель Су-33 лучше вооружен (больше места для оружейных подвесок) и более эффективно «работает» по поверхности моря. После модернизации модели до 33М:

  1. Увеличился ресурс двигателя – до полутора тысяч полетов.
  2. Появилась система навигации ГЛОНАСС.
  3. Стала более точной «бомбежка» надводных целей, в том числе и управляемыми ракетами.
  4. Установлено оборудование, предупреждающее о «захвате» истребителя радиолокационным лучом.
  5. Расширился арсенал вооружений для атаки кораблей противника. Теперь в нем могут принять участие и УРВП — управляемые ракеты типа «воздух-поверхность».

Особенности эксплуатации истребителя Су-33

Камуфляж расцветки Мох:

Примечания

  1. C 1989 года главным конструктором назначен К. Х. Марбашев.
  2. Фактически строевая эксплуатация самолёта началась ещё до формального принятия его на вооружение.
  3. В некоторых источниках приведена высота самолёта в 5,9 м, что равно исходному самолёту. Известно, что высоту килей на Су-27К пришлось уменьшить в 1987 году, чтобы самолёт проходил в ангар, поэтому реальная высота корабельного самолёта должна быть менее 5,9 м.
  4. В некоторых источниках приводится цифра сухого веса в 18500 кг.
  5. Полная заправка внутренних баков и ракеты «воздух-воздух»; с такой массой самолёт взлетает с ближних (1-й и 2-й) стартовых позиций ТАКР при ходе корабля от 7 узлов.
  6. Приведено максимальное разрешённое значение; с полной заправкой внутренних баков и 6500 кг боевой нагрузки Су-33 имеет массу 32200 кг. С такой массой самолёт взлетает с дальней (3-й) стартовой позиции ТАКР при ходе корабля от 15 узлов.
  7. Приведена тяга на форсаже в чрезвычайном режиме; обычная форсажная тяга составляет 12500 кгс, а максимальная бесфорсажная тяга каждого двигателя составляет 7670 кгс (74,5 кН).
  8. На раннем этапе проектирования (1972-1977 годы) предполагалось существенно дополнить вооружение палубных самолётов семейства Су-27К за счёт противокорабельных и противорадиолокационных ракет, а также оснастить штурмовую версию самолёта новым ПрНК «Пума».
  9. Уменьшение габарита в сложенном виде требовалось из-за конкуренции с более компактным МиГ-29К, чтобы на палубе и в ангаре корабля могло бы размещаться не меньшее число Су-33.
  10. К тому времени первый опытный образец (Т10К-1) был потерян в аварии, поэтому в ЛКИ на корабле участвовал только экземпляр Т10К-2. Следует отметить, что его посадка на палубу 1 ноября 1989 года была первой посадкой самолёта обычного типа на авианосец в истории отечественного флота вообще; первенство же во взлёте обычного самолёта с корабля в тот же день было закреплено за МиГ-29К.
  11. Каждый экземпляр установочной партии получил обозначение от Т10К-3 по Т10К-9; номер Т10К-0 ранее получил нелётный образец для статических испытаний, а лётные Т10К-1 и Т10К-2 составляли опытную серию.
  12. При официальном принятии на вооружение самолёт получил новое обозначение Су-33 вместо прежнего Су-27К.
  13. В ряде источников указывается цифра в 25 серийных машин, однако по серийным номерам известно, что строилось как минимум 6 серий по 5 единиц (4, 5, 6, 7, 8 и 9 серии), причём из 9-й серии был выкуплен флотом всего один самолёт (достроенный в 1997 году самолёт зав. №09301, получивший бортовой номер 88 красного цвета). Пять серий по 5 единиц плюс один самолёт как раз дают цифру в 26 построенных самолётов. Возможно, ещё в одной из серий, кроме 9-й, также были закончены не все 5 самолётов.
  14. Не считая двух нелётных экземпляров для наземных испытаний.
  15. Если РВП видит по индикатору, что самолёт на глиссаде не выдерживает посадочный угол — то либо предупреждает лётчика, либо, если тот не успевает исправить положение, отправляет его на повторный заход. Подобный трёхцветный индикатор с той же целью установлен снаружи на всех палубных самолётах США.
  16. 279-й ОКИАП стал «истребительным» именно благодаря перевооружению на Су-33, до того основу матчасти полка составляли палубные штурмовики вертикального взлёта Як-38, и он имел название «штурмового» (279-й ОКШАП).
  17. Причиной аварии был отказ гидросистемы.
  18. Переобозначен как образец Т10КУБ-1, борт.№ синий 21.
  19. Причиной аварии был отказ системы управления.
  20. Причиной признали ошибку пилотирования.
  21. Самолёт разбился в демонстрационном полёте при выполнении предельных режимов.
  22. Авария произошла из-за ошибки пилотирования при выполнении фигуры «Кобра».
  23. Во время похода в северной Атлантике при посадке произошёл обрыв троса, самолёт рухнул в океан и затонул на глубине 1100 м; лётчик успел катапультироваться.

Происшествия

Всего с момента первого полёта Су-33 произошло 8 аварий, 5 из которых были вызваны техническими неисправностями самолёта.

28 сентября 1988 года первый опытный экземпляр Т10К-1 (б/н 37) под управлением лётчика-испытателя Николая Садовникова на высоте 2000 м и скорости 1270 км/час потерял управление вследствие отказа гидросистем. Пилот катапультировался.

11 июля 1991 года из-за отказа ЭДСУ потерян один из самолётов установочной партии (Т10К-8). Лётчик полковник Тимур Апакидзе катапультировался.
26 декабря 1994 года авария Су-33 № нет (08-05), КнААПО Потерян во время планового испытательного полёта на КнААПО в результате ошибки пилотирования.

17 июня 1996 года при выполнении тренировочного полёта в сложных метеоусловиях потерпел катастрофу Су-33 (б/н 65) из состава 1-й АЭ 279-го КИАП. Пилотировавший машину Виталий Кузьменко погиб.

11 мая 2000 года при выполнении плановых полётов отдельного корабельного авиационного полка Северного флота потерпел аварию палубный истребитель Су-33 (б/н 73), который пилотировал Военный лётчик 1-го класса полковник Павел Кретов. Лётчику удалось катапультироваться из падающей машины и благополучно приземлиться примерно в 54 километрах от базового аэродрома Североморск-3. На самолёте произошёл отказ бортовой системы управления.

17 июля 2001 года во время авиашоу, посвящённом дню морской авиации в гарнизоне «Остров» под Псковом потерпел крушение Су-33 (б/н 70), которым управлял Герой России, генерал-майор Тимур Апакидзе. После показательного полёта на пилотаж с выполнением фигур максимальной сложности, самолёт упал и сгорел, лётчика эвакуировали спасательные службы, но ранения были не совместимы с жизнью и по дороге в госпиталь пилот умер.

5 сентября 2005 года потерян самолёт Су-33 (б/н 82) под управлением подполковника Юрия Корнеева. Лётчик успешно катапультировался. Происшествие произошло при посадке на палубу ТАВКР «Адмирал Кузнецов». Из-за обрыва троса аэрофинишёра (тормозное устройство) самолёт продолжил движение по палубе, упал в море и затонул.

3 декабря 2016 год при посадке на палубу ТАВКР «Адмирал Кузнецов» из-за обрыва троса аэрофинишёра самолёт 279-го отдельного корабельного истребительного авиационного полка (бортовой № 67 (красный)) выкатился за пределы палубы, лётчик катапультировался. Руководитель полётов, находившийся на командно-диспетчерском пункте корабля, дал пилоту разрешение на посадку, и последний приступил к выполнению манёвра. Истребитель зацепил трос крюком-гаком и начал снижать обороты двигателя. Он проделал путь примерно в 50 м, после чего трос оборвался, и, вместо того чтобы остановиться на палубе, Су-33 продолжил движение. Включить форсаж и совершить попытку захода на второй круг пилот уже не успевал. Через несколько секунд руководитель полётов отдал пилоту команду катапультироваться, что он немедленно и сделал. Сам самолёт рухнул с палубы в море. В качестве основной причины аварии комиссия Минобороны рассматривает именно человеческий фактор: специалисты установили, что отклонение по оси посадки истребителя было превышено почти на полметра от предельно допустимого (4,7 м вместо 4,2 м). Обрыв троса мог произойти из-за брака, допущенного на производстве, однако эту версию отвергают на Пролетарском заводе (входит в Объединённую судостроительную корпорацию), производящем аэрофинишёры взлётно-посадочного комплекса «Светлана-2»: их представитель утверждает, что тросы, установленные на «Адмирале Кузнецове», прошли весь полагающийся цикл испытаний, в том числе на разрыв

«Важно понимать последовательность: либо трос не выдержал нагрузки из-за ошибки, допущенной при приземлении, либо трос оборвался, что и привело к аварии, но судя по параметрам самолёта в момент приземления, даже полностью исправный трос такой нагрузки бы не выдержал — налицо ошибка пилотирования». Официальный представитель Минобороны РФ от комментариев отказался, пообещав предоставить их сразу по окончании работы комиссии.

Эксплуатация

Самолёт принят на вооружение 31 августа 1998 года. Из 26 серийных машин 4 самолёта потеряны в авариях. В настоящее время в состав авиагруппы авианосца «Адмирал Кузнецов» входит 10 единиц истребителей Су-33 из серийной партии. Остальные (12) базируются на аэродроме 279 отдельного корабельного истребительного авиаполка морской авиации Северного Флота..

В конце 2013 — начале 2014 годов прошли ремонт и модернизацию 4 Су-33: в конце 2013 года два Су-33 с красными бортовыми номерами 67 и 84; и 21.2.2014 совершили перелёт парой из Комсомольска-на-Амуре в Североморск ещё два Су-33 с красными бортовыми номерами 85 (серийный номер 08302) и 88 (серийный номер 09301).

Всего с 2002 года процесс ремонта и модернизации в Комсомольске-на-Амуре прошли 19 истребителей Су-33 (в том числе два самолёта — дважды).

По имеющимся сведениям, на конец февраля 2014 года в составе 279-го полка имеются 14 лётных истребителей Су-33, из которых 8 (с бортовыми номерами 62, 66, 68, 76, 77, 78, 79 и 80) находятся в походе на борту ТАВКР «Адмирал флота Советского Союза Кузнецов», а 6 (с бортовыми номерами 67, 84, 85, 86, 87 и 88) — на береговом аэродроме полка в Североморске. Ещё 7 Су-33 находятся в Североморске на хранении.

красные бортовые номера 67, 84, 85 и 88 10 марта 2014 года впервые прибыли в состав 859-го Центра боевого применения и подготовки лётного состава Морской авиации ВМФ России в Ейске.

С конца лета по начало сентября 2014 года на 6 Су-33 и 2 Су-25УТГ в течение нескольких недель проводились учебно-тренировочные полёты на комплексе НИТКА лётчиками отдельного корабельного истребительного авиационного полка палубной авиации СФ. После возвращения с аэродрома Саки в Крыму на аэродром постоянной дислокации лётчики продолжили тренировки над Баренцевым морем.

Конструкция

При создании Су-33 была применена нормальная аэродинамическая схема с интегральной компоновкой. Воздухозаборники находятся под центропланом. У трапецевидного крыла есть развитые наплывы, благодаря чему оно плавно сопрягается с фюзеляжем и образует с ним единый несущий корпус. Турбореактивные двухконтурные двигатели, оснащенные форсажными камерами располагаются в разнесенных мотогондолах, это уменьшает их взаимное влияние.

4.1 Воздухозаборники

Воздухозаборники в Су-33 регулируются, из-за чего он может летать со скоростью, превышающую, свыше, чем в два раза, звуковую. Они располагаются над наплывами крыла и оборудованы защитными решетками, что не дает попадать посторонним предметам в двигатель во время взлетов и посадок. Защитные устройства поднимаются, когда шасси выпускается и опускаются при его убирании.

4.2 Особенности

Истребителю Су-33 присущи все плюсы Су-27, вместе с тем он имеет следующие особенности:

  • Способен эффективно поражать надводные цели.
  • Может взаимодействовать с радиоэлектронными корабельными системами.
  • Системы и конструкция защищены от коррозии с целью обеспечения большого срока использования в морском климате.
  • При заходе на посадку на палубу используется пилотажно-навигационное оборудование.
  • В целях увеличения компактности, в целях увеличения общего количества на палубе и в ангарах авианосцев, горизонтальное оперение и консоли крыльев могут складываться.
  • Благодаря механизации, возросшей площади и ПГО, произошло усовершенствование несущих свойств крыльев во время взлетов и посадок.
  • Чтобы можно было осуществлять посадки при вертикальных скоростях и больших перегрузках усилились установка посадочного гака и стойки шасси.
  • В целях возможности совершения второго круга при посадке и короткого взлета с палубы по причине незацепления за аэрофинишер, стала больше тяговооруженность.
  • Имеется убираемая штанга, чтобы можно было дозаправиться в небе, возможна установка подвески УПАЗ-1К в целях дозаправки другого самолета, а также, чтобы было больше время патрулирования и боевой радиус.
  • Возросло общее количество подвешиваемых в одно и то же время ракет класса «воздух-воздух» в целях увеличения боевого потенциала в одном боевом вылете.

Во время рабочего проектирования в конструкцию самолета были внесены некоторые важные изменения, главным из которых стало переднее горизонтальное оперение, которое нужно было для статической продольной неустойчивости истребителя. Дело в том, что он мог потерять ее из-за смещения центра масс и во время увеличения массы радиолокационной станции почти на двести килограммов. Когда шли испытания Т-10-24 с передним горизонтальным оперением, оказалось, что благодаря ему увеличилась подъемная сила планера. В результате его стали применять во всех модификациях Су-27.

Сколько весит танк Т-90

Вооружение Су-30

Вооружение, которым оснащен самолет Су-30, можно разделить на ракетное и стрелково-пушечное. В составе стрелково-пушечных установок находилась встроенная автоматическая скорострельная одноствольная пушка калибра 30 мм ГШ-301. Она устанавливалась в наплыве правой части крыла и имела боезапас 150 патронов.

Ракеты приводились в действие авиационными пусковыми устройствами (АПУ) и авиационными катапультными устройствами (АКУ). Подвешивание ракет выполнялось в 10 точках.

На Су-30 можно было подвесить шесть управляемых ракет класса «воздух-воздух», имеющих среднюю дальность поражения. Они имели именование типа Р-27, с тепловыми (Р-27Т) или радиолокационными полуактивными (Р-27Р) головками самонаведения. Также на подкрыльевые узлы можно было установить ракеты ближнего боя типа Р-73.

Особенности эксплуатации истребителя Су-33

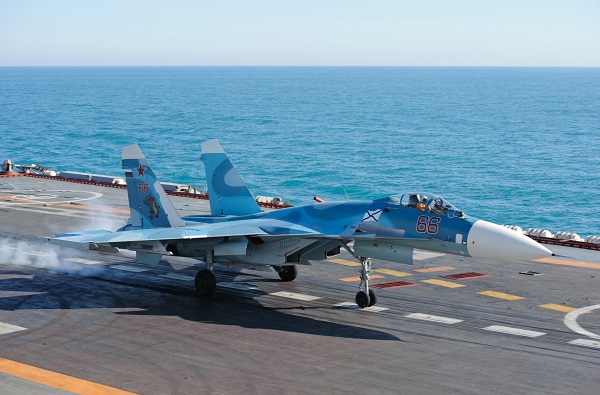

Данный самолет имеет возможность взлета с палуб разной длины разбега. Стандартные авианосцы имеют три взлетные полосы, длина которых отличается: две из них имеют 105 метров, а еще одна 195 метров. Заходом самолета на посадку руководит команда специалистов на мостике корабля, она управляет траекторией и движением самолета. После того как самолет произведет касание палубы, он своим гаком цепляется за трос на палубе, который должен произвести остановку самолета. При такой посадке пилот испытывает большую перегрузку. После того как самолет коснется палубы, пилот должен включить двигатели на максимум мощности. Это делается для того, чтобы при обрыве троса аэрофинишера или незацеплении гака пилот имел возможность взлететь с палубы авианосца и произвести вторую попытку посадки.

Особенности самолета

Одной из главных особенностей самолёта Су-33УБ является нестандартное для учебно-боевых машин расположение экипажа — бок о бок, благодаря чему улучшилось взаимодействие лётчиков во время полёта и обеспечился лучший обзор вперед-вниз, чем у традиционных учебно-боевых самолётов, что очень важно для посадки на палубу авианосца. Вход в кабину осуществляется через нишу в передней стойке шасси.. Изменению подверглась и аэродинамика самолёта: по сравнению с Су-33 увеличена площадь килей, изменена форма и увеличена площадь переднего и заднего горизонтального оперения

Также значительно увеличена площадь крыла — на 8 м². В отличие от Су-33, стабилизаторы выполнены нескладывающимися, оси складывания крыла вынесены так, чтобы в сложенном положении размах крыла соответствовал размаху горизонтального оперения, вследствие чего самолёт стал занимать больше места на палубе и в ангаре авианосца.

Изменению подверглась и аэродинамика самолёта: по сравнению с Су-33 увеличена площадь килей, изменена форма и увеличена площадь переднего и заднего горизонтального оперения. Также значительно увеличена площадь крыла — на 8 м². В отличие от Су-33, стабилизаторы выполнены нескладывающимися, оси складывания крыла вынесены так, чтобы в сложенном положении размах крыла соответствовал размаху горизонтального оперения, вследствие чего самолёт стал занимать больше места на палубе и в ангаре авианосца.

В отличие от Су-34, поперечное сечение головной части фюзеляжа выполнено круглым, а не эллиптическим, что прежде всего объясняется формой выбранной радиолокационной станции. Сначала предполагалась установка РЛС с пассивной ФАР «Жук-27», затем было принято решение о применении РЛС «Жук-М», обладающей бо́льшими возможностями и лучшими характеристиками. Визор оптико-локационной станции располагается на оси симметрии самолёта, тогда как на одноместном Су-33 ОЛС расположена справа от лётчика.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
