Внутри «т-34»: как устроен танк из фильма

Содержание

Пашинян заявил, что экс-глава Генштаба не давал ему совет остановить войну в Карабахе

Битва при Сомме и дебют английских танков

Марк I

Что же представлял из себя Большой Вилли? Это был тридцатитонный стальной ящик на ромбовидных гусеницах, длинной в восемь и высотой в два с половиной метра. Он не имел привычной нам вращающейся башни, так как считалось, что она сделает танк слишком заметным, поэтому вооружение было установлено в спонсонах по бортам машины.

Первые английские танки разделялись на «самцов» и «самок». «Самцы» имели две 57-мм пушки, «самки» же — только пулеметы. Броня была противопульной, доходила до десяти миллиметров. Ну, а скорость танк развивал просто «гоночную» — 6,4 км в час по шоссе.

Но и неповоротливость, и малая броня не помешали танкам до смерти напугать немецких солдат в битве при Сомме 15 сентября 1916 года, когда 32 боевые машины атаковали вражеские укрепления, разрывая колючую проволоку, ужасно грохоча, и расстреливая солдат противника из пушек и пулеметов.

Хотя тут же выяснились и минусы быстрого введения танков в эксплуатацию — ведь изначально их было 49, но 17 сломалось еще до начала битвы. А из 32, ушедших в атаку, 5 застряло в болоте, а 9 просто сломалось без участия противника. Тем не менее, дебют посчитали отличным, и всего за время войны было создано 3177 танков Mark различных модификаций.

Позитивное или негативное социальное явление

Чтобы здраво рассуждать на тему дедовщины, необходимо настроить себя на то, что вопрос этот достаточно многогранный, и при установлении одной истины возникает еще более споров. Первый парадокс заключается в том, что искоренить это проявление пытались на протяжении многих десятилетий, но большинство мужчин старшего поколения при упоминании про своеобразную иерархию в армии лишь задумчиво улыбнутся. Причем они нередко отмечают, что именно благодаря воспитанию со стороны «дедов» «дух» становится настоящим солдатом.

В чем заключается такое противоречие? Несомненно, в семьях, которые пострадали от последствий неуставных отношений, будут твердить о полном искоренении данного пережитка общества, а бывшие военнослужащие, чьи судьбы не постигла трагедия, считают, что каждый должен через подобные испытания пройти. Причина разногласий кроется в неоднозначном понимании дедовщины, как таковой.

С одной стороны, она представлена строгой школой, которую устраивают старослужащие молодому пополнению. Что в этом плохого? Конечно, форма воспитания своеобразна, однако в результате новобранец становится самостоятельным, учится обслуживать, прежде всего, себя самого, соблюдать субординацию, жить в коллективе, выполнять приказы, правильно маршировать.

С другой стороны, меры воспитания иногда переходят не только мыслимые границы, но и рамки законности. Появляются неуставные отношения, беспредел, который трактуется, как преступление против личности. Именно они выражены публичным унижением, избиением, прочими страшными деяниями. Таким образом, при всем негативе о дедовщине вспомнят с доброй иронией приличная доля запасников, но мы, все же, будем говорить о тяжелых последствиях данного явления.

Современные танки

К середине 1980-х гг. политики и военные убедились, что «большой войны» не будет. Боевую технику стали разрабатывать и модернизировать для локальных конфликтов, где противником были «партизаны»

В частности, конструируя танки, стали больше внимание уделять защите экипажа. При этом требовалось «удерживать в рамках» вес танков, чтобы они сохранили подвижность

Вышедший на испытания в 1989 г. танк, позже получивший обозначение Т-90, стал последним танком, созданным в СССР. Он разрабатывался как глубокая модернизация популярного Т-72 и сохранил его классическую компоновку. От предшественника Т-90 отличался новой башней с клиновидной навесной активной броней, усовершенствованной системой управления огнем (СУО) и комплексом оптико-электронного подавления «Штора-1». Комплекс защищал танк от ПТУР с лазерным наведением и ставил помехи лазерным дальномерам противника, отстреливая гранаты, «специальный» дым которых не пропускал лучи лазеров.

Основной боевой танк Т-90. Россия, 1992 г.

С 1920-х гг. оставалась неизменной компоновка танков, при которой впереди находился механик-водитель, в средней части – боевое отделение с остальными членами экипажа, башня с пушкой и боекомплект, а сзади – двигатель. Эту традицию нарушили израильские конструкторы, которые заботились о сохранности каждого бойца немногочисленной армии Израиля. В танке «Меркава Мк.IV», который на данный момент считается самым защищенным, они разместили экипаж в центре корпуса, отделив его броневой перегородкой от передней части с двигателем. Снаряд, попав «в лоб» танка, прежде чем нанести вред экипажу, должен пробить не только лобовую броню, но и двигатель, и бронеперегородку. Кроме того, такая компоновка позволяет экипажу эвакуироваться через люки в корме, под защитой корпуса.

Танк «Меркава Мк.IV». Израиль. 2002 г.

Долгое время боекомплект и автомат заряжания (АЗ) пушки размещали в корпусе танка, однако потом появилось другое решение: кормовая ниша башни. Она представляет собой сравнительно слабо бронированный отсек, пристыкованный к башне «с затылка». Там размещается АЗ и большая часть боекомплекта. Например, в АЗ французского танка AMX-56 «Леклерк» находятся 22 снаряда, еще 18 остались в корпусе. Такая компоновка упрощает конструкцию автомата заряжания, а снаряды в него можно закладывать через люк в задней стенке кормовой ниши. Чтобы при взрыве боекомплекта не пострадал экипаж, кормовая ниша имеет верхние панели, которые вышибаются давлением пороховых газов: газы и осколки уходят вверх, а не в сторону башни.

AMX-56 «Леклерк». Франция. 1992 г.

Проекты танков с необитаемой башней появились еще в 1950-е гг. – это делало танк легче и менее уязвимым. Однако технологии того времени не позволили реализовать эти проекты. В 1990-е гг. в Омске был создан опытный танк «объект 640» (неофициальное название – «Черный орел»), у которого экипаж размещался в корпусе, а не в башне. Первым принятым на вооружение танком с необитаемой башней стал российский танк М-14 «Армата». Его экипаж сидит в корпусе, внутри сильно бронированной капсулы. Командир танка наблюдает за полем боя, а наводчик наводит пушку через оптико – электронные системы, «объективы» которых вынесены на башню, чтобы улучшить обзор. В автомате заряжания помещается почти весь боекомплект пушки. Западные проекты танков с «безлюдной» башней пока остаются на бумаге.

Новейший основной боевой танк Т-14 «Армата». Россия. 2013 г.

Поделиться ссылкой

Сколько вещества во Вселенной?

Резиденция

Луна

Что рассказать:

Луна – это спутник нашей планеты, она находится всего в трех днях пути. Луна двигается вокруг Земли против часовой стрелки.

Мы видим луну только ночью. Луна, как мы видим ее в небе, не всегда одинаковой формы. Есть следующие фазы: новолуние, серп растущей луны, первая четверть растущей луны, растущая луна, полнолуние и далее на уменьшение: убывающая луна, четверть убывающей луны, серп убывающей луны, снова новолуние.

Если серп в небе похож на букву С, то луна “старая”, убывающая. Если визуально мы проведем палочку и получится буква Р, то луна растущая.

Эти фазы можно изобразить для ребенка на бумаге или вырезав их из цветного картона.

Наглядный материал:

Чтобы продемонстрировать, почему луна иногда круглая, иногда в форме полумесяца, возьмите обычную настольную лампу и мяч. Проведите вместе опыт, создав в домашних условиях луну. Покажите ребенку, что мы видим лишь освещенную часть шара.

Как атаковал

Главным «аргументом» всех Т-34 была пушка. В первые годы производства (1938–1939) Л-11 была 76-мм и длиной 30,5 калибра (2324 мм), а бронебойный снаряд из нее вылетал со скоростью 612 м/с. Позже, в 1941 году, пушку (теперь уже Ф-34) удлинили до 41,5 калибра (3162 мм), и скорость снаряда достигала 662 м/с. Все было нацелено на улучшение атаки. Солдат управлял пушкой сам, вручную. Несмотря на всю сложность этого процесса, в танке было много подсказок – например, механизмы управления башней и орудием красились в белые и зеленые цвета, чтобы в боевой суматохе их не перепутать.

Боекомплект танка Т-34-85. Фото: Роман Кривов, www.topwar.ru

На подмогу пушке в трудные времена приходили два 7,62-мм пулемета ДТ, разработанные конструктором Василием Дегтяревым. Один «спаренный» пулемет размещался с пушкой в одной установке, имея с ней даже один угол наведения, а второй «курсовой» пулемет крепился на верхней лобовой плите брони танка. Чтобы «поймать» цель, на танках с пушкой Л-11 использовали телескопический прицел ТОД-6 и перископический панорамный прицел ПТ-6 для наблюдения из укрытия. Боекомплект орудий у обеих пушек Л-11 и Ф-34 по составу был практически одинаковый – 76-мм унитарные артиллерийские выстрелы: тип с калиберным бронебойным снарядом (БР-350А, БР-350Б, БР-350БСП); тип с подкалиберным снарядом (БР-354П); тип с осколочно-фугасными гранатами (ОФ-350, ОФ-350А, ОФ-350В, ОФ-354). Выстрелы размещались в чемоданах на дне боевого отделения и на его стенах. Сначала резерв составлял 77 выстрелов, но позже, на танках 1942–1944 годов, боекомплект увеличили до 100 выстрелов.

Артиллерийский выстрел включает в себя несколько боеприпасов для выстрела: снаряд, пороховой метательный заряд и средство воспламенения заряда. Унитарный выстрел, какие были на Т-34, значит, что заряжение происходит едино – все компоненты «вставляются» в пушку сразу.

Из-за частых изменений в устройстве Т-34, пусть и небольших, экипаж не успевал переподготавливаться. В своих воспоминаниях советский военный деятель Михаил Ефимович Катуков отмечал: «Пережили мы в те трудные дни и радостные минуты. Одна из таких – приход танкового пополнения. Получила армия, правда, в небольшом количестве, новые „тридцатьчетверки“, вооруженные не обычной 76-мм, а 85-мм пушкой. Экипажам, получившим новые „тридцатьчетверки“, пришлось дать всего два часа времени на их освоение. Больше дать мы тогда не могли. Обстановка на сверхшироком фронте была такая, что новые танки, обладавшие более мощным вооружением, надо было как можно скорее ввести в бой».

Таким и был Т-34. На тематических форумах и сайтах его любят сравнивать с другими средними танками времен войны и даже с современными. О нем говорят: «Нет английской рациональности, нет американского комфорта. Да ничего нет, если подумать. Но есть нечто такое, что сделало Т-34 одним из лучших танков мира. Простота оружия, что ли. Т-34 – машина для реального боя».

Американский танк Шерман в боях на восточном фронте

По условиям ленд-лиза американские танки “Шерман” поступали на вооружение советской армии, которая противостояла сильнейшему противнику союзников – гитлеровской Германии на главном фронте Второй Мировой, в то время как англо-американские союзники до 1944 года воевали со странами гитлеровского блока лишь на второстепенных фронтах. Поставка “Шерманов” конечно была существенной помощью сражающейся советской армии, однако это был не решающий фактор, так как критический момент на восточном фронте уже миновал и к тому времени, как американские танки в больших количествах появились в танковых войсках СССР, перелом в пользу антигитлеровской коалиции на главном фронте Второй Мировой уже произошёл. Тем не менее “Шерманы” внесли свой посильный вклад в разгром гитлеровской армии на Востоке.

СССР впервые получил американские танки “Шерман” осенью 1942 года. Это были модификации “Шермана” с короткоствольной 75мм пушкой M3, которая примерно соответствовала орудию 76мм Ф-34 или Л-11, которыми тогда были оснащены основные советские танки “Т-34”. Собственно, никаких особых преимуществ перед советскими танками у “Шермана” не было, это было скорее количественное, а не качественное усиление советских частей. У “Шермана” было некоторое превосходство, которое касалось не тактико-технических характеристик, а условий работы экипажа – американский танк в плане удобства работы и комфорта для сидящих в нём танкистов был лучше “Т-34”. Также воюющие на “Шерманах” экипажи отмечали хорошее качество приборов наблюдения и внутреннего оборудования, меньший шум по сравнению с отечественными танками, однако на этом все преимущества “Шермана” над советскими боевыми машинами заканчиваются. (Один из главных недостатков “Т-34” – теснота боевого отделения и связанное с ним неудобство работы экипажа, будет устранен с появлением “Т-34-85” и в плане удобства советский танк практически сравняется с американским “Шерманом”)

“Шерман” не очень соответствовал условиям, в которых приходилось воевать на Восточном фронте. В зимний период резиновые протекторы на гусеницах “Шермана” затрудяли движение танка по заледенелым дорогам, ремонт “Шермана” в части было осуществить непросто, в то время как легко съемное внутреннее оборудование “Т-34” позволяло отремонтировать его даже в случаях, когда американские танки уже приходилось отправлять в тыл для ремонта в заводских условиях. И, наконец, в эксплуатации советские боевые машины, такие как “Т-34”, были намного проще, а “Шерманы” требовали чуть более высокой квалификации танкистов и не прощали то, что могли простить советские танки с их приспособленностью к русским условиям. Применялись “Шерманы” советскими войсками точно также как и “тридцатьчетверки” – то есть танк на поле боя действовал как универсальное средство: либо оказывал огневую поддержку пехоте, либо использовался для развития успеха при прорыве фронта противника или же боролся с его танками. “Шерманы” с их 75мм орудиями, достаточной подвижностью и бронированием, в 1942 – 1943 годах могли решать все эти задачи наравне с “Т-34”.

Когда количество поступающих из США “Шерманов” в конце 1943 года стало действительно большим, советское командование стало создавать целые танковые корпуса, которые были вооружены только этим танком. Это было необходимо прежде всего для того, чтобы облегчить снабжение и ремонт иностранной техники. В целом, американские танки “Шерман” действовали на советско-германском фронте неплохо, но во второй половине войны с появлением у немцев “Тигров” и “Пантер”, боевая ценность американского танка снизилась, даже несмотря на то, что США уже выпускали “Шерманы” с длинноствольной 76мм пушкой M1, которая всё же была лучше, чем стоявшее до этого на “Шерманах” короткоствольное орудие M3(75мм). Совесткие войска применяли “Шерманы” до самого конца войны, а после разгрома гитлеровской Германии эти танки также принимали участие в ликвидации частей японской армии на Дальнем Востоке.

СЛЕДУЮЩАЯ СТАТЬЯ ===>

К СПИСКУ

Особенная страница в биографии

Есть одна запутанная история 1948 года, когда состоялся «Суд чести» над адмиралами. Заслуженные высокопоставленные военные судили таких же заслуженных офицеров. Ими оказались Н.Г. Кузнецов и его подчинённые Л.М. Галлер, В.А. Алафузов и Г.А. Степанов. Военная коллегия, признавшая всех виновными, сама же и ходатайствовала о снижении наказания Кузнецову. Отправился на службу на Дальнем Востоке (1948-м замом по военно-морским делам, а с 1950 г. – командующий Тихоокеанским Флотом). В результате он при той же власти вновь возглавил ВМФ страны с 1951 г. по 1953 г.

При Хрущёве продолжил занимать должность командующего флотом до 1955 г. в новом качестве – первый заместитель Министра обороны СССР. А 03.03.1955. продолжая быть в заместителях Министра обороны СССР его должность была переименована в «Адмирал Флота Советского Союза». Ни одна политическая группировка не могла им управлять, а фигура была слишком заметной и ответственной в политическом плане. Поэтому 17.02.1956. в очередной раз понижен в звании до вице-адмирала и отправлен в отставку с припиской «Без права работать на флоте». Получил прозвище «Опальный адмирал».

Экипаж и его взаимодействие

Экипаж танка Т-34 в начальный период войны насчитывал 4 человека: по двое а каждом из отделений. В танках Т-34-85 он увеличился до 5 человек: более просторная башня позволила добавить в состав экипажа наводчика, функцию которого ранее выполнял командир танка.

Общий вид на боевое отделение с места командира танка. Слева — прицел пушки и механизмы, управляющие поворотом башни и вертикальной наводки. Справа от казённой части орудия видны магазины для спаренного пулемёта ДТ калибра 7,62 мм

Общий вид на место командира в Т-34-85. В таких танках радиостанция располагалась в башне, слева от места командира

Место командира

Командир четырёхместного танка Т-34-76 управлял стрельбой самостоятельно, и лишь после модернизации танка смог сосредоточиться на наблюдении за внешней обстановкой и руководстве действиями экипажа. Его место в более просторной по сравнению с прежними танками башне Т-34-85 располагалось за спиной наводчика чуть ближе к центру.

Для обзора поля боя на Т-34 использовалось наблюдательное устройство МК-4

Командирская башенка Т-34-85 находилась над сиденьем командира на крыше башни. В её боковых стенках имелось пять смотровых щелей с защитными стеклами, обеспечивавшими круговой обзор при неподвижной башне.

Место наводчика

Наводчик Т-34-85 в то время часто именовался «командиром орудия». Его место в башне располагалось с левой стороны.

Вид на место наводчика

Пушка со спаренным пулемётом Т-34 наводилась на цель вращением ручек на маховиках, приводивших в действие механизм поворота башни и перемещения орудия в вертикальной плоскости. На фотографии первый из маховиков (белого цвета) слева и чуть выше.

Перископический прицел наводчика Т-34 обеспечивал четырёхкратное увеличение

Место заряжающего

Заряжающий располагался справа от казённика пушки. Вес подаваемых им в казённик 85-миллиметровой пушки боеприпасов составлял от 5,4 кг для подкалиберного до 9,5 кг для осколочно-фугасного снаряда.

Вид с места заряжающего Т-34

Место механика-водителя

Сиденье механика-водителя находилось в отделении управления спереди слева. Доступ к нему мог производиться также через бронированный люк в лобовой части корпуса.

Вид на место механика-водителя

Для управления движением танка применялось три рычага и три педали. Два рычага служили для выполнения танком поворотов, временно блокируя движение гусениц с нужной стороны. Ещё один рычаг переключал передачи 5-ступенчатой КПП. Педали управления танком Т-34 при нажатии приводили в действие впрыск топлива, сцепление и тормоз.

Приборная панель механика-водителя Т-34

Место стрелка-радиста (пулемётчика)

Перед местом стрелка-радиста располагались стеллажи с магазинами для так называемого «курсового» пулемёта ДТ калибра 7,62 мм

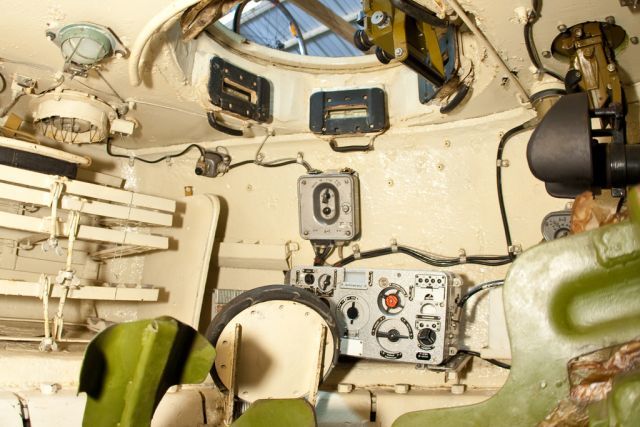

Радиостанция Т-34

В восстановленном реставраторами Т-34-76 рация размещена на её штатном месте — справа по борту кабины. Хотя в первые два года войны советские танки редко оборудовали радиосвязью.

Маленький и Большой Вилли

Маленький Вилли представлял собой бронированный трактор, который успешно был испытан в сентябре 1915 года. Идею по его созданию высказал полковник Британии Суиндон.

Однако бронированную машину пришлось несколько доработать, в результате чего танк превратился в Большого Вилли или танк Mark I. Он может по праву считаться самым первым танком в мире, который стал выпускаться серийно. На линию фронта Mark I отправили в 1916 году.

Длина Mark I составила 8 метров. Он был выполнен в виде стального прямоугольного короба, который сбоку имел ромбовидные гусеницы. Эта конструкция позволяла боевой машине преодолевать сложные участки на поле боя и с легкостью переезжать окопы.

В качестве защиты от ружейно-пулеметного огня служила броня, обладающая толщиной 10-12 миллиметров. Вооружение же самого танка состояло из одной пушки и четырех пулеметов. При этом такое вооружение имели лишь «самцы» Большого Вилли, «самки» же были лишены пушек и имели меньше пулеметов.

Внутри танк выглядел, как рубка корабля. Ходить в нем можно было, не нагибаясь. Командир и водитель танка располагались в отдельном отсеке. Для запуска двигателя Большого Вилли требовалась сила трех человек, которые крутили рукоятку до того момента, пока не заведется мотор.

Передвигаться Mark I мог со скоростью в 6 км/час. На пересеченной местности машина двигалась с гораздо меньшей скоростью – 2-3 км/час. Даже несмотря на невысокую скорость перемещения, танк ужасно трясло – такое происходило из-за того, что броневая часть была выполнена из опорных катков. Не было предусмотрено никаких средств связи. К тому же надежность конструкции танка была слишком низкой, и машины часто выходили из строя. Также недостатком Большого Вилли считались узкие гусеницы, быстро проваливающиеся в мягкой земле, заставляя танк оказываться «на мели». Внутри не было предусмотрено и вентиляции, из-за чего бойцам приходилось часто (даже под огнем пулеметов) выскакивать наружу, чтобы надышаться свежим воздухом и отдохнуть от запахов выхлопных газов.

Несмотря на все недостатки, танк активно применялся на фронте – в бою 1916 года было использовано 18 таких боевых машин. После этого в Лондон пришло требование о том, чтобы такие танки доставили на передовую уже в количестве 1000 экземпляров. В дальнейшем конструкция Большого Вилли с каждым разом совершенствовалась, и более современная модель значительно опережала по техническим параметрам предыдущую.

https://youtube.com/watch?v=bq_QNGg5B8s

Уязвимая трехэтажка

Другого «генерала» — М3с — наши танкисты окрестили «братской могилой на семерых». Встретив войну практически без танков, американцы нередко принимали решения, лежащие на поверхности, ибо времени на глубокую проработку проектов не оказалось. Поэтому 75-мм пушку разместили в бортовом спонсоне (выступе), что было куда легче и быстрее, нежели разрабатывать оригинальную башню. Ограниченный угол обстрела 75-мм пушки компенсировали, установив башню с 37-мм пушкой, а над той — еще и пулеметную. Так образовался 27-тонный трехэтажный мастодонт высотой 3 м; 340-сильный девятицилиндровый звездообразный авиамотор Continental разгонял сие многопушечное великолепие до 42 км/ч, так что по подвижности М3с не уступал немецким танкам. Что же касается вооружения, то при всех недостатках его компоновки оно до 1942 года оставалось достаточно мощным. По мнению англичан, «Генерал Ли» оказался самым сильным танком из тех, коими они располагали в Северной Африке: его 75-мм орудие раскалывало как орех броню любых немецких машин, а 37-мм броня уверенно держала удары неприятельских снарядов. Хуже было с живучестью ходовой части. В 1941—1942 годах было произведено 6258 «Ли» шести модификаций, отличавшихся лишь технологией изготовления. 1386 танков М3 прибыло и к нам

Несмотря на внушительный вид, красноармейцы и командиры относились к ним неважно, о чем говорит данное им столь мрачное прозвище

Биплан Ан-2: обзор советского «Кукурузника»

Т-28

Как связывался

Ахиллесовой пятой танков была связь – вплоть до 1943 года лишь на некоторые командирские Т-34 устанавливали радиоприемники, в то время как большая часть всех немецких танков была оснащена двусторонней радиосвязью. Из-за того, что «тридцатьчетверки» не могли переговариваться между собой, на начальных этапах войны было немало проблем с координацией действий.

Только в 1943 году около 2/3 выпускаемых танков смогли оснастить радиосвязью, устанавливая на них радиостанции 9М и переговорные устройства ТПУ-3бисФ. Зато на последующие модификации Т-34-85 радиосвязь устанавливали уже во всех случаях. Экипаж танка переговаривался через внутреннее ТПУ-3-бисФ, а коротковолновая приемопередающая телефонная радиостанция 9-РС служила для общения между двумя танками, расстояние между которыми не больше 18 км.

Фото и видео

Видео-экскурсий по внутреннему устройству Т-34 существует довольно много.

Некоторые из них:

Боекомплект, ремонтный комплект, огнетушители

Схема размещения боекомплекта Т-34

Штатный боекомплект танка Т-34 составлял от 56 до 60 снарядов, в зависимости от их типов. Снаряды размещались в креплениях на стенах кабины, в стеллажной укладке башни и в ящиках над днищем. Под 7,62-мм патроны имелось 30 магазинов, гнёзда для которых также рассредоточены в нескольких местах.

Стеллажные полки под снаряды в башне музейного Т-34-85 пусты. Но в реальном танке они были заполнены целиком, а остальное пространство башни занимали части ремкомплекта

Один из ящиков разнообразного ЗИПа Т-34

4 диска с патронами к спаренному пулемёту и смотровая щель у места заряжающего

Основная часть 7,62 мм патронов размещалась возле носового стрелка-пулемётчика

На этом Т-34 фото показывает один из двух огнетушителей, размещённых по бортам корпуса танка. Ручные огнетушители тех времён были крайне неэффективны, с 1944 года в Т-34 их сменила автоматическая противопожарная система на основе стационарных углекислотных огнетушителей.

Автор статьи:
Роев Олег

ТТХ M4 Sherman

Как обычно, начинать анализ параметров танка мы будет с того, что наш американец является обладателем стандартного по меркам сверстников запаса прочности, но в то же время у M4 Sherman обзор изначально равен 370 метрам, что значительно лучше, чем у большинства СТ-5.

Ситуация с живучесть у нашего американца спорная. В первую очередь хочется отметить тот факт, что машина имеет большие и высокие габариты, то есть попасть по M4 Sherman WoT не такая уж сложная задача, да и светимся мы на весьма приличных расстояниях.

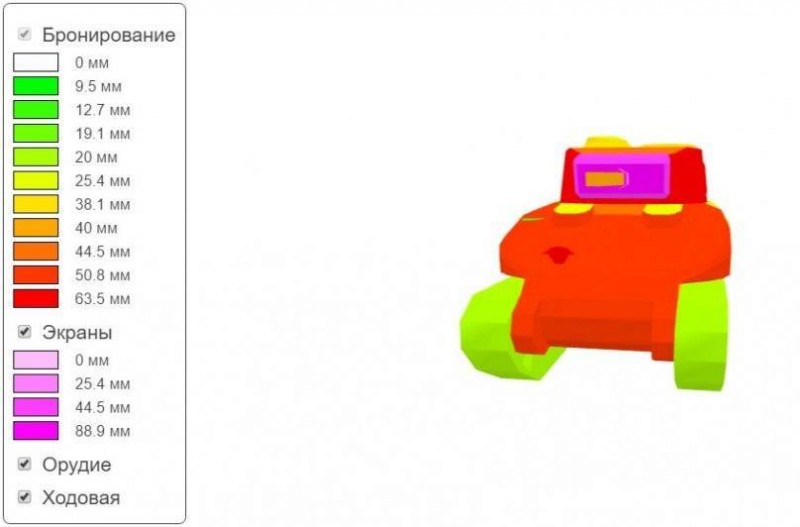

Если говорить о броне, она есть, но только когда мы вверху списка. Номинально у данного аппарата бронирование слабое, однако, во лбу корпуса весь ВЛД имеет неплохой наклон, что позволяет 50-миллиметровой бронеплите достигать даже 120 миллиметров в самом толстом месте. Если вы еще довернете корпус, что у M4 Sherman характеристики бронирования еще немного возрастут, что позволит отбивать некоторые снаряды одноклассников, но от техники 6-7 уровней не защитит.

Башня в лобовой проекции тоже способна удивлять. Тут есть большая 90-миллиметровая маска орудия, да и щеки у M4 Sherman World of Tanks за счет приятных скосов достегают около 120 миллиметров приведенки. Все это тоже не дает гарантированных рикошетов или непробитий, но иногда может спасать.

А вот о боковой проекции ничего хорошего сказать не получится. С бортов M4 Sherman танк защищен крайне слабо, поворачиваться к врагу нельзя, как и слишком сильно доворачивать корпус.

Что же касается подвижности, она у нас неплохая и нехорошая – средняя. Тут следует отметить, что M4 Sherman WoT имеет достойную максимальную скорость, динамику и маневренность, но сильно динамичным или резвым его не назовешь.

Снаружи и внутри

Помните, каково это – сидеть в эконом-классе самолета между двумя соседними пассажирами? Вот в Т-34 было еще хуже. Каким бы легендарным ни был Т-34, кроме этого он был и максимально некомфортным для людей. Внутреннее пространство кабины «тридцатьчетверки» делилось на две части: одна – для атаки и вторая – для управления машиной. Боевая часть располагалась под башней – в ней сидели заряжающий и командир, а впереди них, практически «в носу» танка, умещались механик-водитель и стрелок-радист. Командир танка был вынужден делать несколько дел одновременно – он управлял орудием, наводил прицел, следил за внешней обстановкой на поле боя и руководил действиями всего экипажа. Места в кабине танка не хватало, все ютились в тесноте и не могли эффективно управлять машиной. А ведь позже танк стал и вовсе пятиместным: чтобы освободить командира от части задач, к экипажу присоединился наводчик.

Танки, построенные на разных заводах и в разные периоды войны, могли отличаться в деталях, но основа всегда была одна: броневой корпус, ходовая гусеничная часть, средства вооружения и двигатель. Чтобы обеспечить прочную противоснарядную защиту танка, его покрывали стальными плитами толщиной 45 мм в лобовой части и 40 мм в кормовой. Крыша над моторно-трансмиссионным отделением имела 16 мм в толщину, а над подбашенной коробкой – 20 мм. Дно танка в разных местах было от 13 до 40 мм. На многих корпусах остались послания: солдаты выцарапывали свои инициалы или памятные слова. По бокам танка располагались топливные баки, спереди приварены клаксон и фара, а сзади – трансмиссия, выхлопные трубы и буксировочные крюки. Чтобы что-то отремонтировать, сначала приходилось справиться с задачей «открыть люк» – они были плотно завинчены на болты или закрыты на штыри.

Башня танка могла быть разной – это также зависело от производителя и года выпуска, но она всегда была двухместной. В начале производства башню сваривали из нескольких плит и листов, а к концу 1940 года начали отливать целиком. С начала 1942-го башня стала шире, объемнее и немного изменила форму, став похожей на шестиугольник, из-за чего ее прозвали «шестигранником» или «гайкой». Несмотря на увеличение пространства, она все еще была довольно тесной для двух человек. Ведь кроме людей, в ней хранились все вооружение, приборы наблюдения и прицела, механизм поворота башни, часть боекомплекта, радиостанция и аппараты ТПУ (танковое переговорное устройство). По бокам башни были отверстия для стрельбы из личного оружия и щеколды для обзора – кроме того что солдаты атаковали танковой пушкой, они еще должны были стрелять из своих автоматов. Случалось, что командир танка просто-напросто не мог воспользоваться нужными ему приборами, поскольку возможности до них дотянуться не было. В итоге страдали управляемость танка и слаженность действий экипажа.

В не боевое время командир наблюдал за обстановкой, полностью высунувшись из верхнего люка наружу.

В наше время у любого возникнет резонный вопрос: «Почему все сделали так неудобно и не для людей?» Сейчас проблемы стесненности кажутся легко разрешимыми – просто сделайте танк пошире, но в условиях вынужденного наращивания объемов производства это было невозможно. Все новшества (улучшение эргономики и параметров башни) требовали серьезных изменений в конструкции, и сделать это, не останавливая производство, можно было только поэтапно. Так, например, и поступили с башней, когда в 1942 году изменили ее форму на шестигранную.

Элементы меча ниндзя

Как любой другой меч, ниндзя-то состоит из трёх элементов (плюс ножны):

  1. Клинок;
  2. Гарда;
  3. Рукоять.

Гарда меча (или цуба) была квадратной формы, с длинной стороны около восьми сантиметров и обладала немалой прочностью. Использовалась как ступенька, как крюк, чтобы зацепиться за выступ, иногда под гардой крепились метательные звёзды.

Рукоять по форме напоминала самурайские аналоги, но выполняла иные функции. Гасира (металлическая шляпка на конце рукояти) скрывала тайник в полой ручке, а сама шляпка часто имела нож с обратной стороны. В полости рукояти хранились секретные документы, ослепляющие смеси или даже порох.

Ножны меча ниндзя представляли собой многофункциональное приспособление. Они были на 10-15 сантиметров длиннее меча и заканчивались тайником, в котором можно было хранить документы или дополнительное оружие. Кроме того, наконечник ножен часто заканчивался съёмным пеналом, имеющим на конце метательный нож. Вставив этот пенал в ножны ножом наружу, получали короткий аналог копья.

Кроме этого ножны использовали как дыхательную трубку под водой, как духовое ружьё и даже как люльку-насест, на которой ниндзя мог висеть целыми днями, выслеживая свою жертву.

Шнур на ножнах был в несколько раз длиннее, чем на самурайских, и использовался в различных ситуациях.  От связывания врага и изготовления ловушек, до изготовления кодовых узловых шифров, которые ниндзя оставлял в тайниках.
